Descrizione
| Specification | Value |
|---|---|
| Manufacturer | KITAGAWA |
| Model | Y1225RE47 |
| Product type | Closed-centre rotary hydraulic cylinder |
| Nominal bore | 125 mm |
| Piston stroke | 25 mm |
| Maximum operating pressure | 4 MPa (40.8 kgf/cm²) |
| Maximum speed | 6000 min⁻¹ |
| Push-side piston area | 120 cm² |
| Pull-side piston area | 113 cm² |
| Push-side drawbar force | 45 kN |
| Pull-side drawbar force | 42 kN |
| Total leakage | 0.8 L/min |
| Net weight | 10.5 kg |
| Serial number | 5F7679 |
Descrizione Prodotto

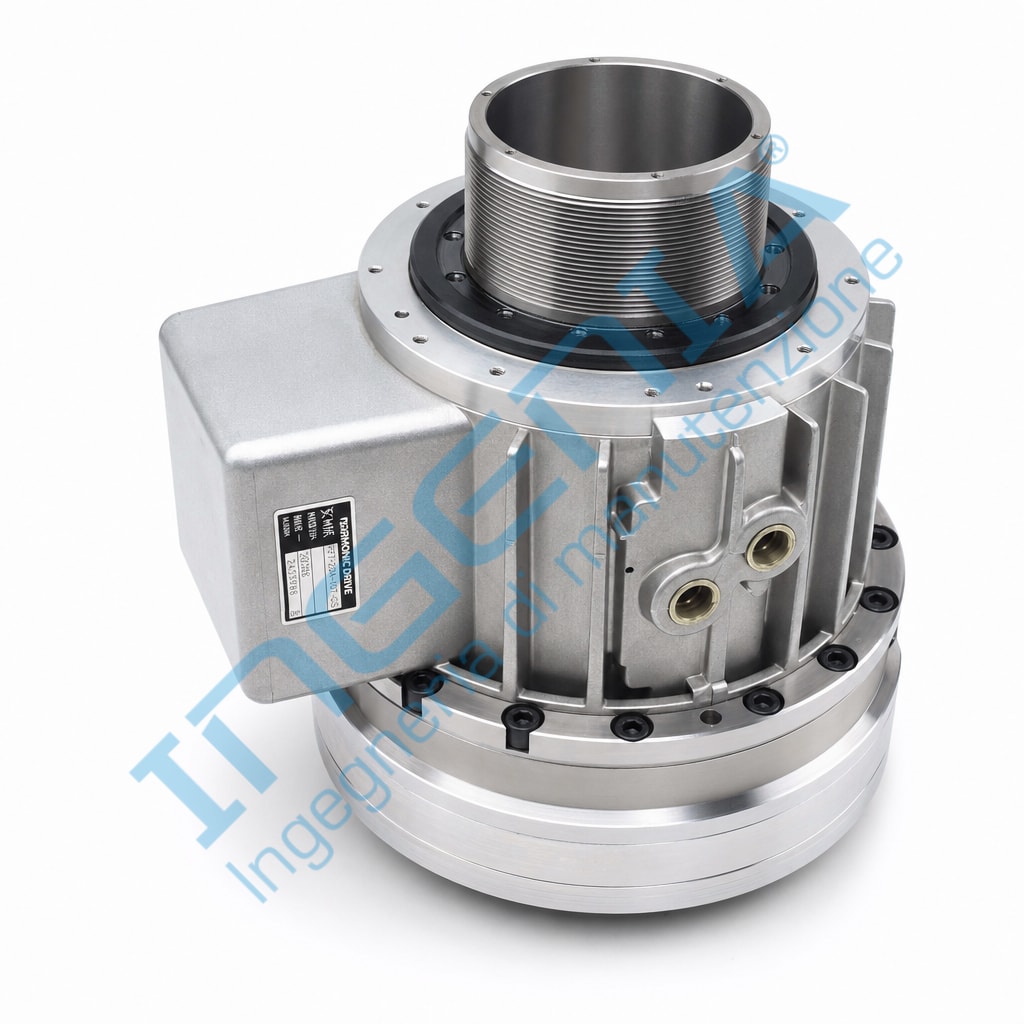

KITAGAWA Y1225RE47 è un cilindro idraulico rotante a centro chiuso della serie Y-RE, progettato per l’azionamento di autocentranti su torni CNC. Il cilindro con alesaggio nominale di 125 mm offre una corsa del pistone di 25 mm, una pressione massima di esercizio di 4 MPa e una velocità massima di 6000 min⁻¹. La costruzione integra valvola di ritegno e valvola di sicurezza; la serie è predisposta per l’impiego di sensori di prossimità per il rilevamento della corsa.
Product Description
The KITAGAWA Y1225RE47 is a closed-centre rotary hydraulic cylinder from the Y-RE series, engineered to actuate power chucks on CNC lathes. Its 125 mm nominal bore and 25 mm piston stroke provide drawbar forces up to 45 kN in push operation and 42 kN in pull operation. The unit is rated for a maximum operating pressure of 4 MPa and a maximum rotational speed of 6000 min⁻¹. Check and relief valves are integrated, while the series supports optional proximity sensing for stroke monitoring.
Applicazioni / Applications
- Azionamento di autocentranti idraulici su torni CNC / Hydraulic power-chuck actuation on CNC lathes
- Serraggio e rilascio controllato dei pezzi / Controlled workpiece clamping and unclamping
- Macchine utensili con monitoraggio della posizione del cilindro / Machine tools requiring cylinder-position monitoring
- Retrofit e manutenzione di sistemi di serraggio KITAGAWA / Retrofit and maintenance of KITAGAWA workholding systems
