Descrizione
| Specification | Value |
|---|---|
| Manufacturer | KITAGAWA |
| Model | F0933H-15Y |
| Product type | Hollow rotary hydraulic cylinder |
| Through-hole diameter | 33 mm |
| Piston stroke | 12 mm |
| Push-side piston area | 58 cm² |
| Pull-side piston area | 55 cm² |
| Push-side drawbar thrust | 22.0 kN |
| Pull-side drawbar thrust | 20.6 kN |
| Maximum operating pressure | 4 MPa |
| Maximum speed | 8000 min⁻¹ |
| Moment of inertia | 0.008 kg·m² |
| Total leakage | 3.0 L/min |
| Net weight | 8.5 kg |
| Drawtube thread | M40 x 1.5 |
Descrizione Prodotto

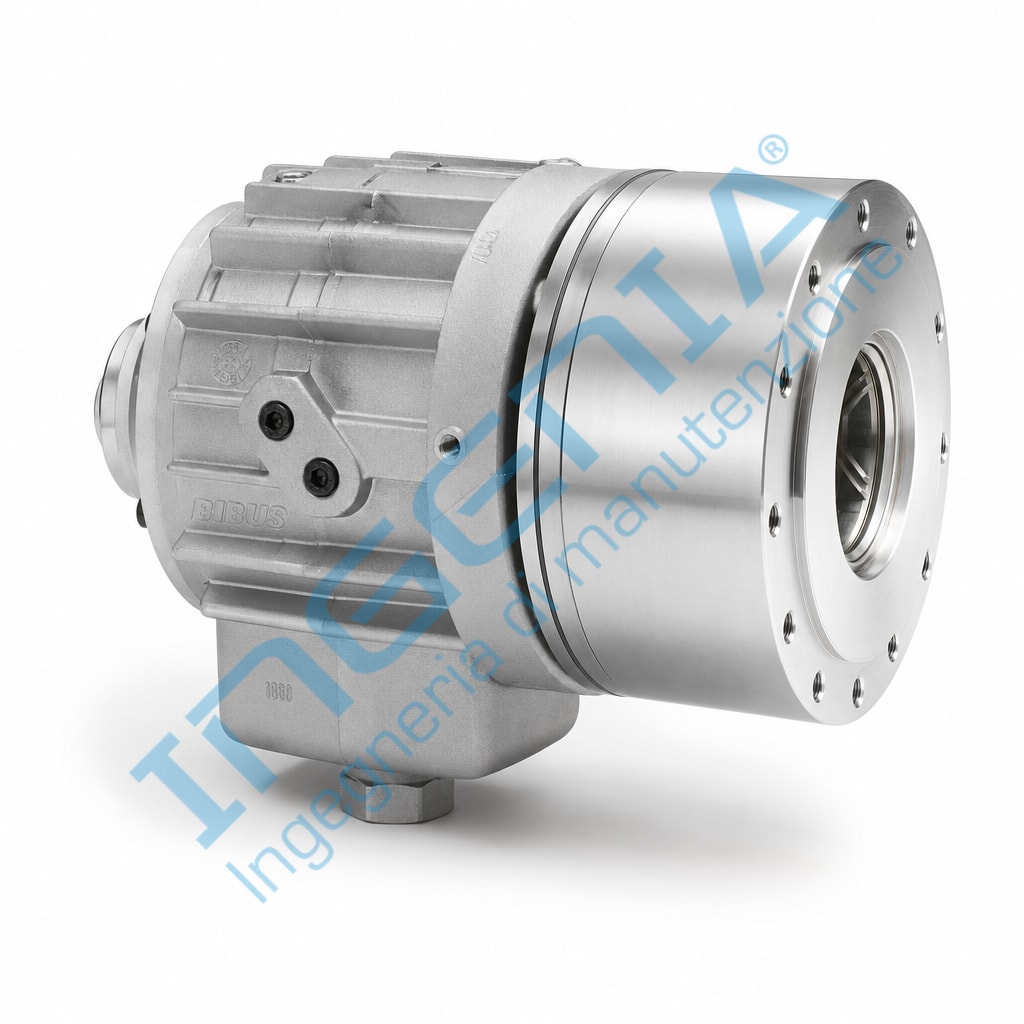

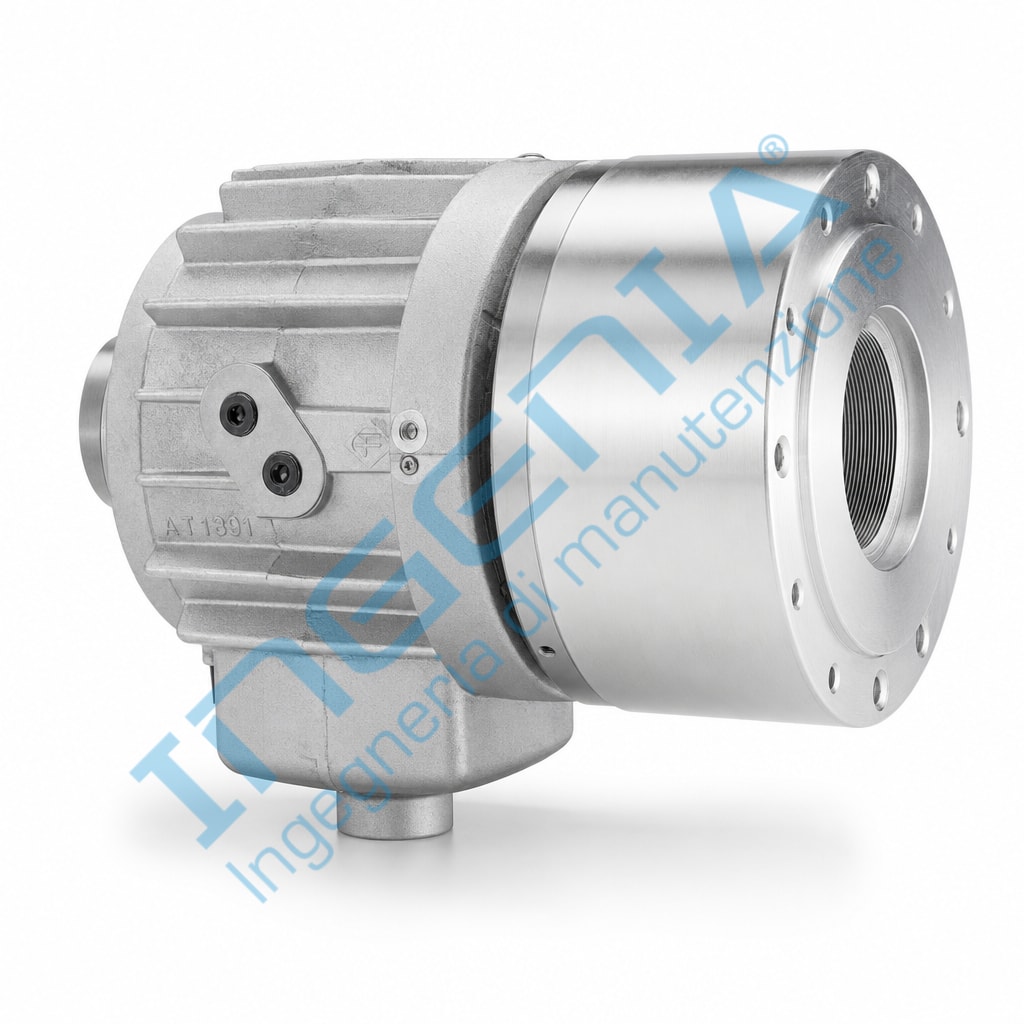

KITAGAWA F0933H-15Y è un cilindro idraulico rotante passante per il comando di mandrini autocentranti e sistemi di serraggio su torni CNC. Il foro passante da 33 mm consente il passaggio del tirante, mentre la corsa di 12 mm supporta l’azionamento del sistema di bloccaggio. La serie F integra valvole di blocco e di sovrapressione; il cilindro è progettato per pressione idraulica massima di 4 MPa e velocità di rotazione fino a 8000 min⁻¹.
Product Description
The KITAGAWA F0933H-15Y is a hollow rotary hydraulic cylinder for actuating power chucks and workholding systems on CNC lathes. Its 33 mm through hole accommodates the drawtube, while the 12 mm piston stroke provides chuck actuation. The F series incorporates lock and relief valves and is rated for a maximum operating pressure of 4 MPa and rotational speeds up to 8000 min⁻¹.
Applicazioni / Applications
- Azionamento di mandrini autocentranti idraulici su torni CNC / Hydraulic power-chuck actuation on CNC lathes
- Sistemi di serraggio pezzo con tirante passante / Drawtube-operated workholding systems
- Macchine utensili ad alta velocità / High-speed machine-tool applications
- Retrofit e manutenzione di gruppi di serraggio KITAGAWA compatibili / Maintenance of compatible KITAGAWA workholding assemblies
