Descrizione
| Specification | Value |
|---|---|
| Product type | Rotary hydraulic cylinder with coolant collector |
| Model / reference | S124615Y / S1246 series |
| Draw-pipe thread | M55x2 |
| Coolant collector | CS-S12 |
| Compatible cylinder | S1246 / S1246L |
| Through-hole diameter | 46 mm |
| Piston stroke | 15 mm |
| Piston area, pulling side | 89 cm² |
| Maximum piston thrust | 33 kN |
| Maximum hydraulic pressure | 4.0 MPa |
| Maximum rotation speed | 7000 min⁻¹ |
| Mass | 12.0 kg |
| Drain hose internal diameter | 32 mm |
Descrizione Prodotto

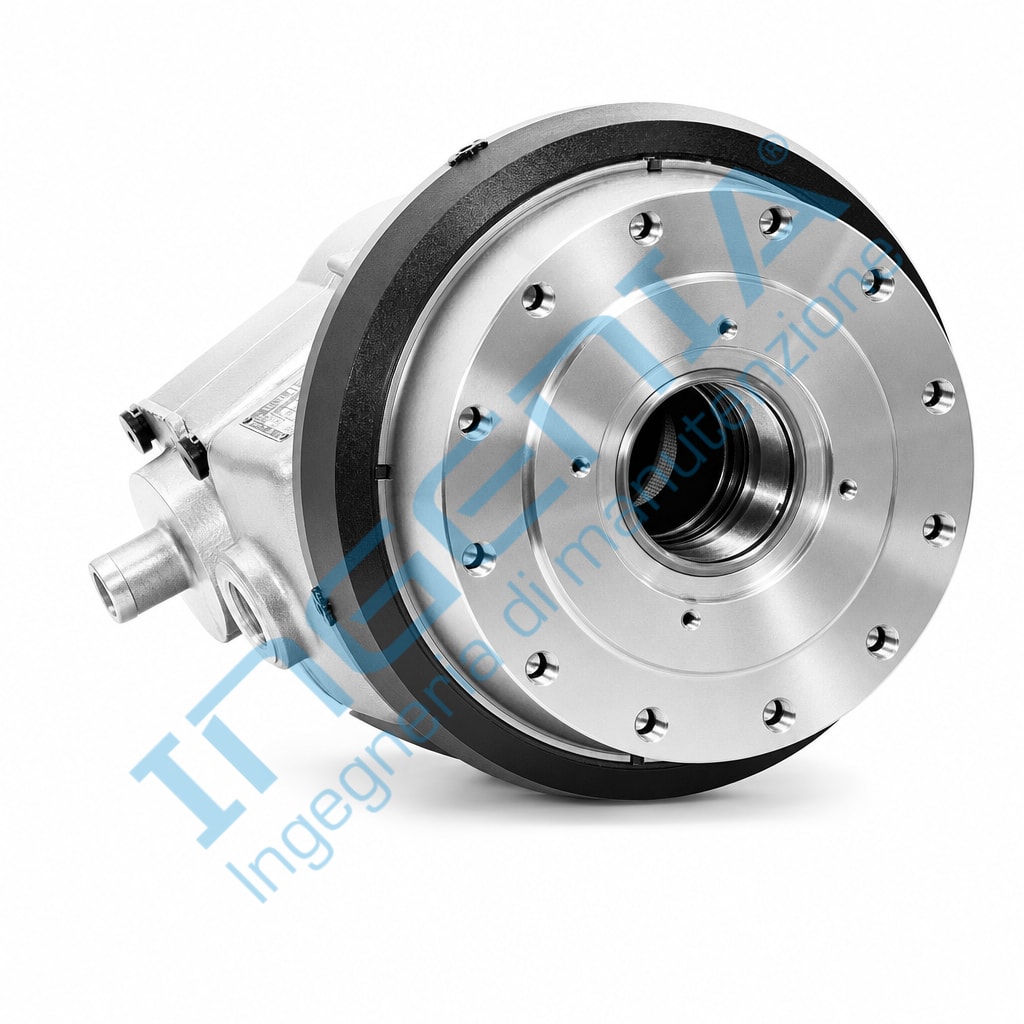

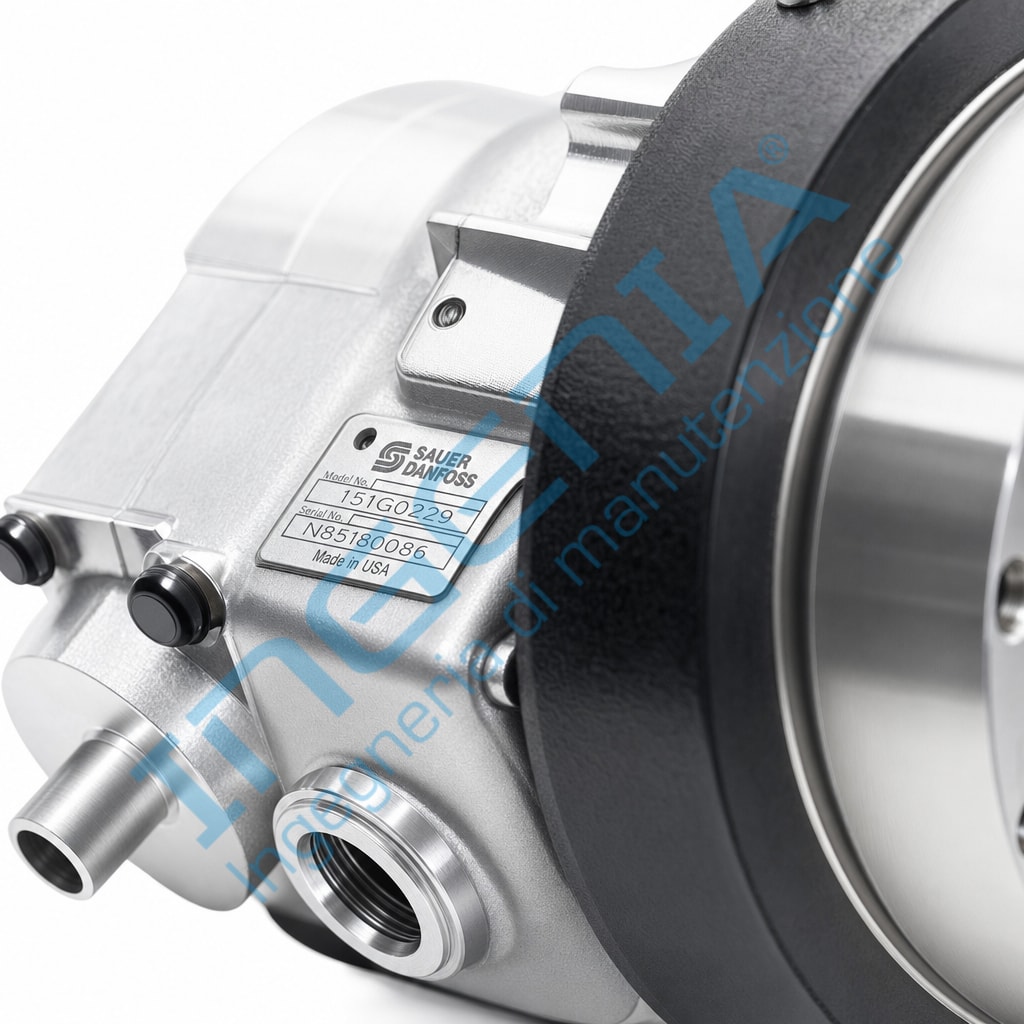

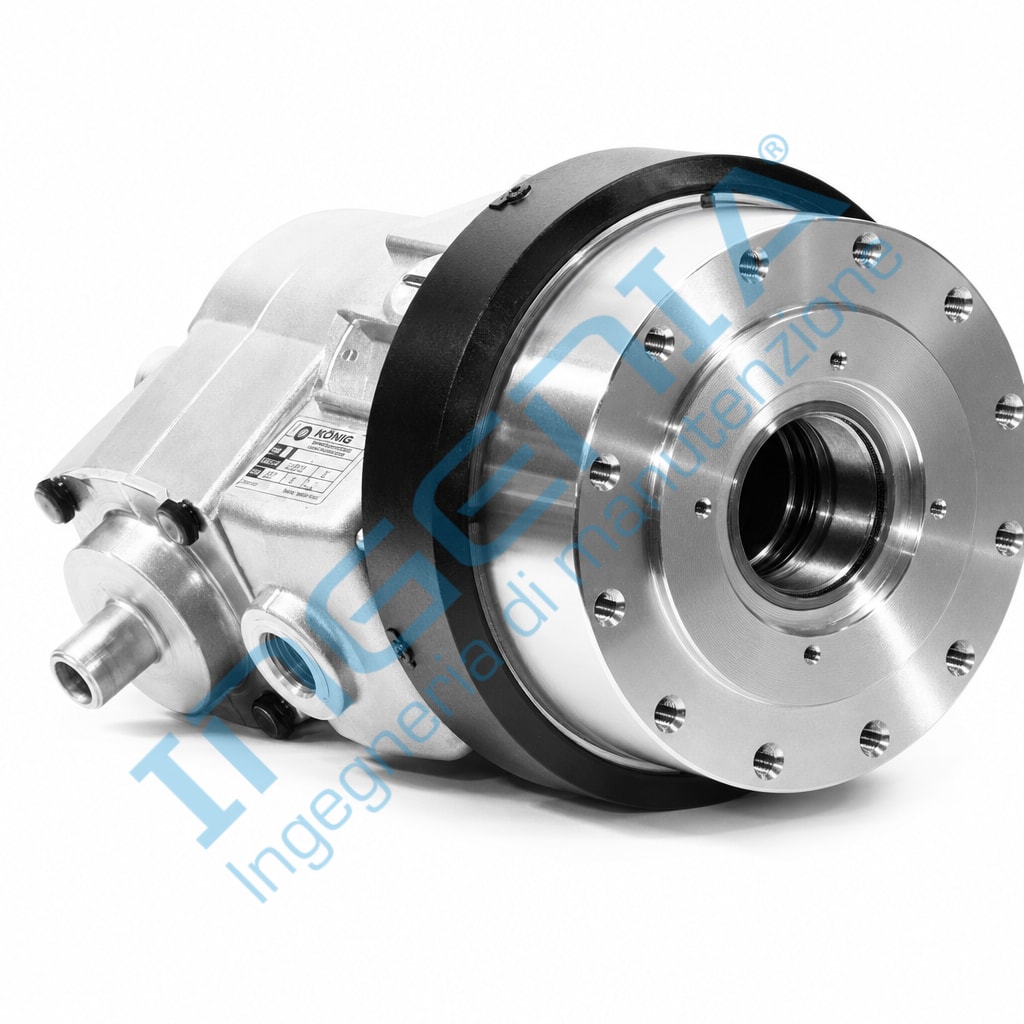

Il KITAGAWA S124615Y è un cilindro idraulico rotante per il comando di mandrini autocentranti su torni CNC. La configurazione include il collettore refrigerante CS-S12, previsto per cilindri della serie S1246, per raccogliere il refrigerante proveniente dall’interno del tirante. Il collegamento del tirante utilizza filettatura M55x2. I dati della serie S1246 indicano alesaggio passante da 46 mm, corsa pistone da 15 mm, spinta massima di 33 kN, pressione idraulica massima di 4,0 MPa e velocità massima di 7000 min⁻¹. ([kitagawa.com](https://www.kitagawa.com/en/mtools/inc/data/PDF/manu_S_en.pdf))
Product Description
The KITAGAWA S124615Y is a rotary hydraulic cylinder for actuating power chucks on CNC lathes. Its CS-S12 coolant collector configuration is designed for the S1246 cylinder family and channels coolant flowing through the draw pipe. The draw-pipe connection features an M55x2 thread. S1246 series reference data specify a 46 mm through-hole, 15 mm piston stroke, 33 kN maximum piston thrust, 4.0 MPa maximum hydraulic pressure, and 7000 min⁻¹ maximum speed. ([kitagawa.com](https://www.kitagawa.com/en/mtools/inc/data/PDF/manu_S_en.pdf))
Applicazioni / Applications
- Torni CNC con mandrini autocentranti idraulici / CNC lathes with hydraulic power chucks
- Sistemi di serraggio pezzo con tirante passante / Draw-pipe operated workholding systems
- Raccolta del refrigerante interno al tirante / Draw-pipe internal coolant collection
- Macchine utensili ad alta velocità / High-speed machine-tool applications
