Descrizione
| Specification | Value |
|---|---|
| Manufacturer | KITAGAWA |
| Reference model | S1875 / S187521 |
| Product type | Through-hole rotary hydraulic cylinder |
| Through-hole diameter | 75 mm |
| Piston stroke | 25 mm |
| Maximum operating pressure | 4 MPa |
| Push-side piston area | 198 cm² |
| Pull-side piston area | 183 cm² |
| Push-side drawbar thrust | 74 kN |
| Pull-side drawbar thrust | 69 kN |
| Maximum speed | 4700 min⁻¹ |
| Moment of inertia | 0.095 kg·m² |
| Total leakage | 4.2 L/min |
| Net weight | 26.0 kg |
Descrizione Prodotto

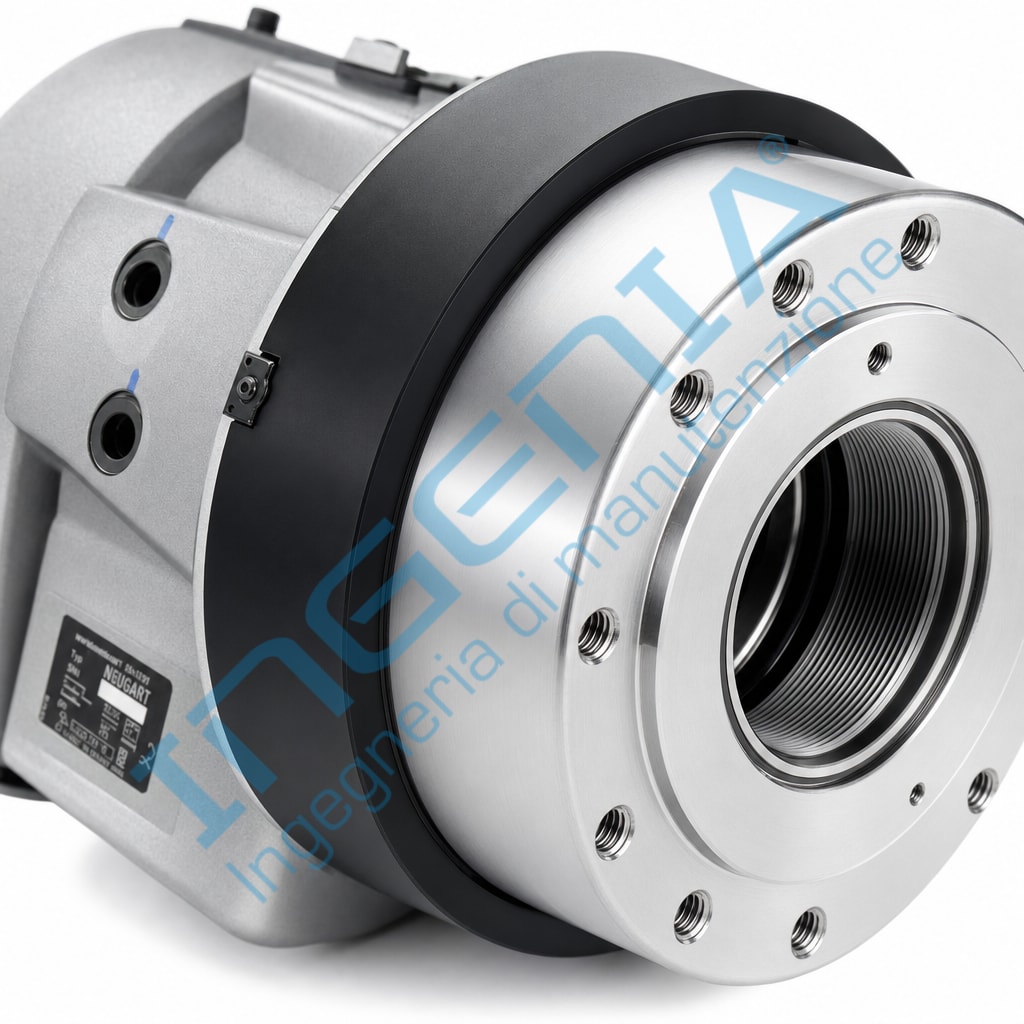

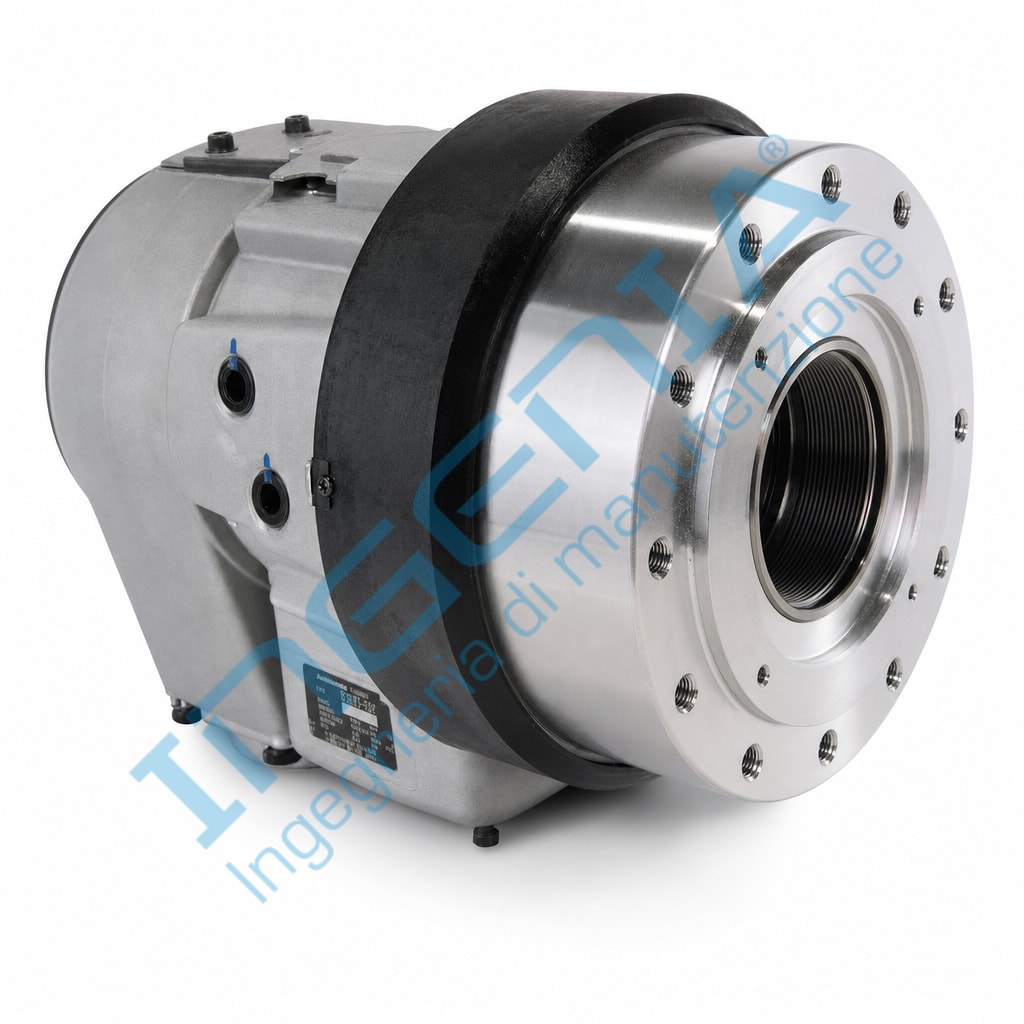

Il KITAGAWA S187521, riferibile alla serie S1875, è un cilindro idraulico rotante a foro passante per il comando di mandrini e autocentranti su macchine utensili. Il foro passante da 75 mm consente il passaggio della barra, mentre la corsa di 25 mm e la spinta sul tirante fino a 74 kN supportano operazioni di serraggio affidabili. La costruzione compatta integra valvola di ritegno e valvola di sicurezza.
Product Description
KITAGAWA S187521, referenced to the S1875 series, is a through-hole rotary hydraulic cylinder designed to actuate machine-tool spindles and power chucks. Its 75 mm through-hole allows bar passage, while the 25 mm piston stroke and drawbar thrust of up to 74 kN support dependable clamping operations. The compact design incorporates a check valve and a relief valve.
Applicazioni / Applications
- Azionamento idraulico di autocentranti su torni CNC / Hydraulic actuation of power chucks on CNC lathes
- Lavorazioni da barra con passaggio interno al mandrino / Bar-work machining with spindle through-feed
- Sistemi di serraggio per macchine utensili / Machine-tool workholding systems
- Retrofit e manutenzione di gruppi mandrino KITAGAWA / Retrofit and servicing of KITAGAWA spindle assemblies
