Descrizione
| Specification | Value |
|---|---|
| Manufacturer | SIEMENS |
| Part number | 6SN1145-1AA00-0AA0 |
| Product series | SIMODRIVE 611 |
| Module type | Unregulated UI infeed module with pulsed resistor |
| Power rating S1 / S6 / Smax | 10 / 13 / 25 kW |
| Supply voltage | 3 AC 400 V -10%, 415 V ±10%, 480 V +6% |
| Supply frequency | 50–60 Hz ±10% |
| Rated current | 12.5 A |
| Peak current | 25 A |
| Output voltage | 0–490–680 V DC, depending on supply voltage |
| Maximum conductor cross-section | 6 mm² |
| Module width | 50 mm |
| Efficiency | 0.985 |
| Internal heat dissipation | 270 W |
| Weight | 6.5 kg |
Descrizione Prodotto

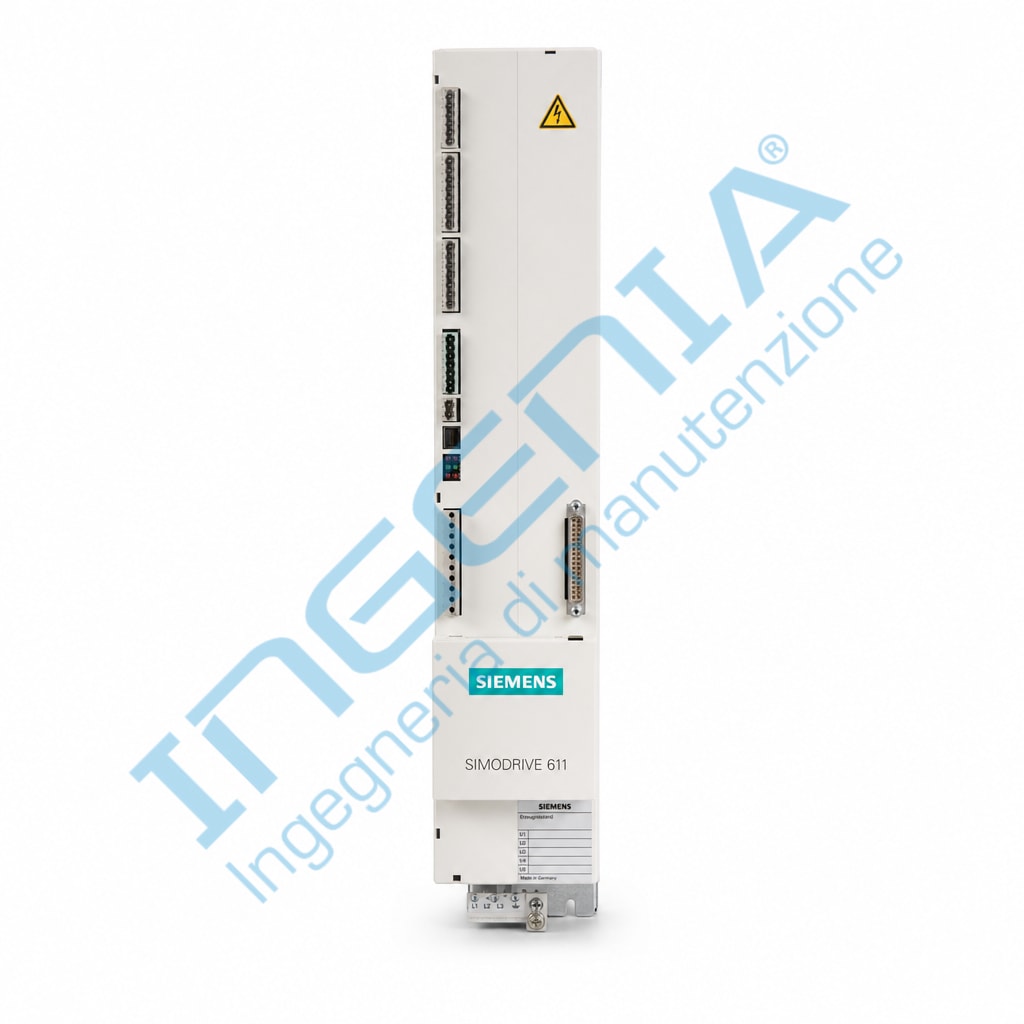

Il SIEMENS 6SN1145-1AA00-0AA0 è un modulo di alimentazione non regolato UI della piattaforma SIMODRIVE 611. È progettato per alimentare il bus DC dei gruppi di azionamento CNC, con potenza nominale di 10 kW in servizio S1, 13 kW in S6 e 25 kW di picco. Opera su alimentazione trifase da 400 a 480 V AC e integra una resistenza impulsiva. Il modulo da 50 mm supporta una corrente nominale di 12,5 A e una corrente di picco di 25 A.
Product Description
The SIEMENS 6SN1145-1AA00-0AA0 is an unregulated UI infeed power supply module for the SIMODRIVE 611 drive system. It supplies the DC link of CNC drive assemblies, rated at 10 kW for S1 duty, 13 kW for S6 duty and 25 kW maximum power. Designed for three-phase 400 to 480 V AC mains, it incorporates a pulsed resistor and provides a DC output voltage determined by the incoming supply level. Its 50 mm module width supports compact control-cabinet drive configurations.
Applicazioni / Applications
- Alimentazione del bus DC per sistemi CNC SIMODRIVE 611 / DC-link supply for SIMODRIVE 611 CNC systems
- Macchine utensili CNC / CNC machine tools
- Gruppi di azionamento multiasse / Multi-axis drive assemblies
- Quadri elettrici per automazione industriale / Industrial automation control cabinets
