Descrizione
| Specification | Value |
|---|---|
| Model | HF224S-A48 |
| Product type | AC servo motor with absolute encoder |
| Rated output | 2.2 kW |
| Rated speed | 3,000 rpm |
| Maximum speed | 4,000 rpm |
| Rated torque | 7.0 Nm |
| Stall torque | 12.0 Nm |
| Maximum torque | 46.5 Nm |
| Rated current | 8.6 A |
| Stall current | 15 A |
| Encoder resolution | 260,000 pulses/rev |
| Protection rating | IP67, excluding shaft-through portion |
| Flange size | 130 x 130 mm |
| Flange pilot diameter | 110 h7 mm |
| Shaft diameter | 24 h6 mm |
| Total length excluding shaft | 184.5 mm |
| Heat resistance class | Class F, 155 °C |
| Operating ambient temperature | 0 to 40 °C, non-freezing |
Descrizione Prodotto
Il Mitsubishi HF224S-A48 è un servomotore AC della serie HF per applicazioni CNC, dotato di encoder assoluto A48 integrato con risoluzione di 260.000 impulsi/giro. La potenza nominale di 2,2 kW, la coppia nominale di 7,0 Nm e la velocità nominale di 3.000 rpm lo rendono idoneo al controllo preciso di assi macchina. Presenta flangia da 130 x 130 mm, centraggio diametro 110 h7 mm e albero diametro 24 h6 mm.
Product Description

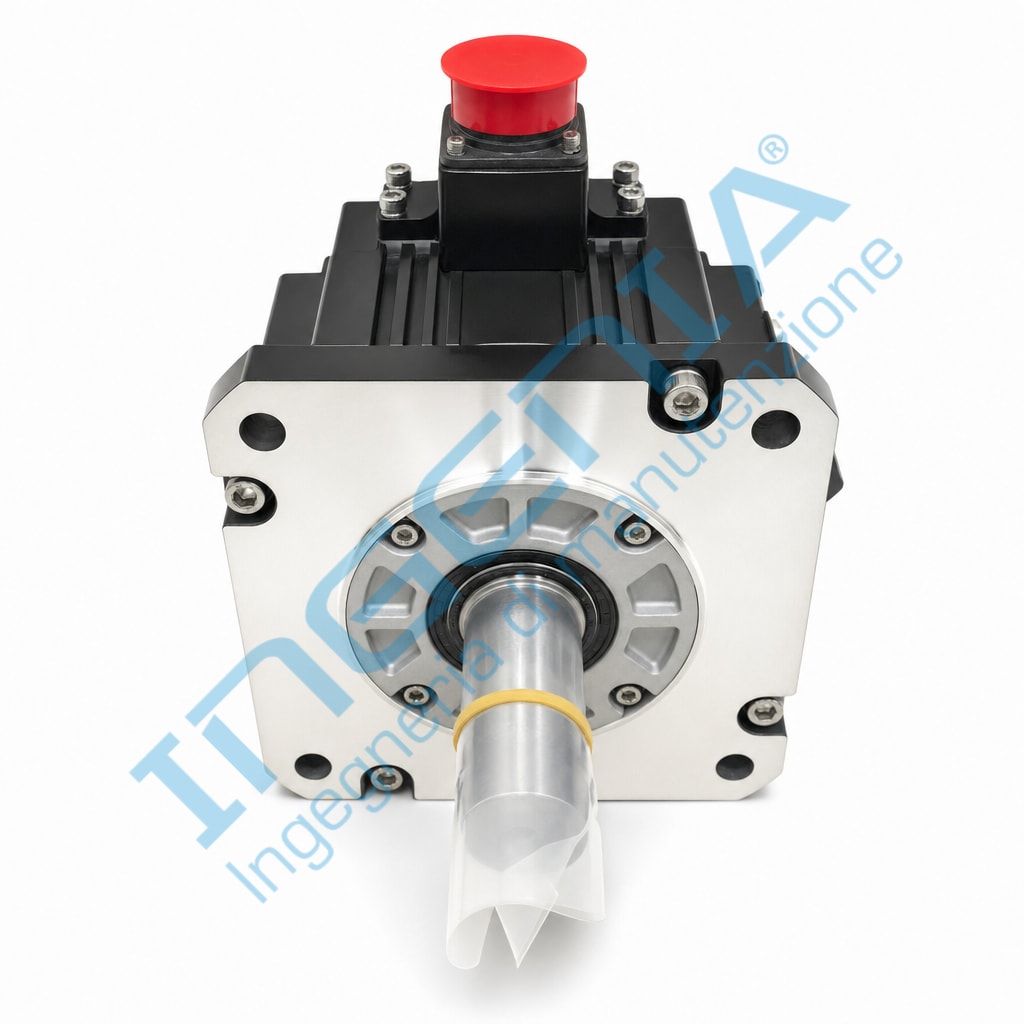

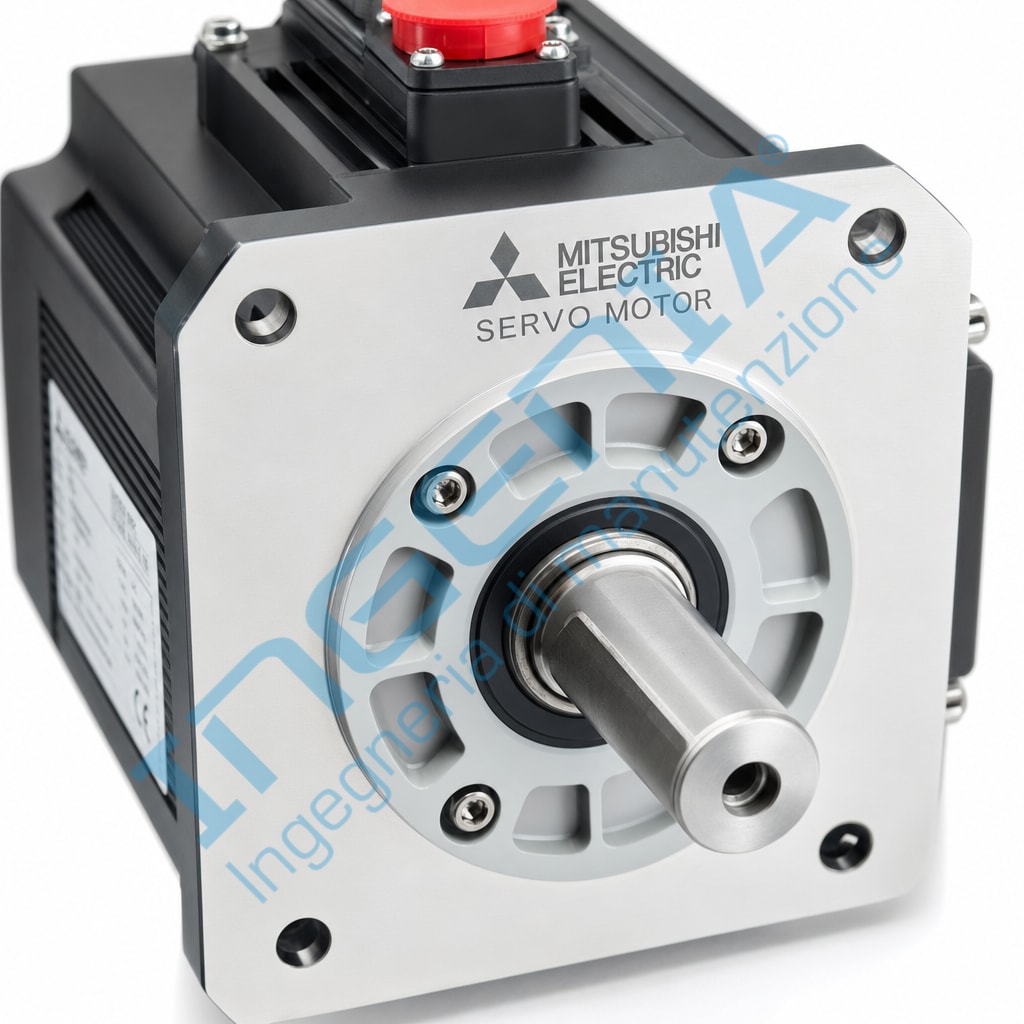

The Mitsubishi HF224S-A48 is an HF-series AC servo motor for CNC applications, incorporating an A48 absolute encoder with 260,000 pulses per revolution resolution. Its 2.2 kW rated output, 7.0 Nm rated torque and 3,000 rpm rated speed support precise machine-axis motion control. The motor features a 130 x 130 mm flange, 110 h7 mm pilot diameter and 24 h6 mm shaft diameter.
Applicazioni / Applications
- Assi interpolati di centri di lavoro CNC / CNC machining centre interpolation axes
- Assi di avanzamento per macchine utensili / Machine-tool feed axes
- Sistemi Mitsubishi CNC con azionamento compatibile / Mitsubishi CNC systems with compatible drive units
- Automazione industriale ad alta precisione / High-precision industrial automation
