Descrizione
| Specification | Value |
|---|---|
| Manufacturer | KITAGAWA |
| Model | S2091-15Y |
| Product type | Through-hole rotary hydraulic cylinder |
| Through-hole diameter | 91 mm |
| Piston diameter | 205 mm |
| Piston stroke | 30 mm |
| Piston area, push side | 252 cm² |
| Piston area, pull side | 234 cm² |
| Maximum thrust, push side | 94 kN |
| Maximum thrust, pull side | 88 kN |
| Maximum operating pressure | 4.0 MPa |
| Maximum rotational speed | 3800 min⁻¹ |
| Moment of inertia | 0.153 kg·m² |
| Net weight | 33 kg |
| Hydraulic connection | Rc 1/2 |
Descrizione Prodotto

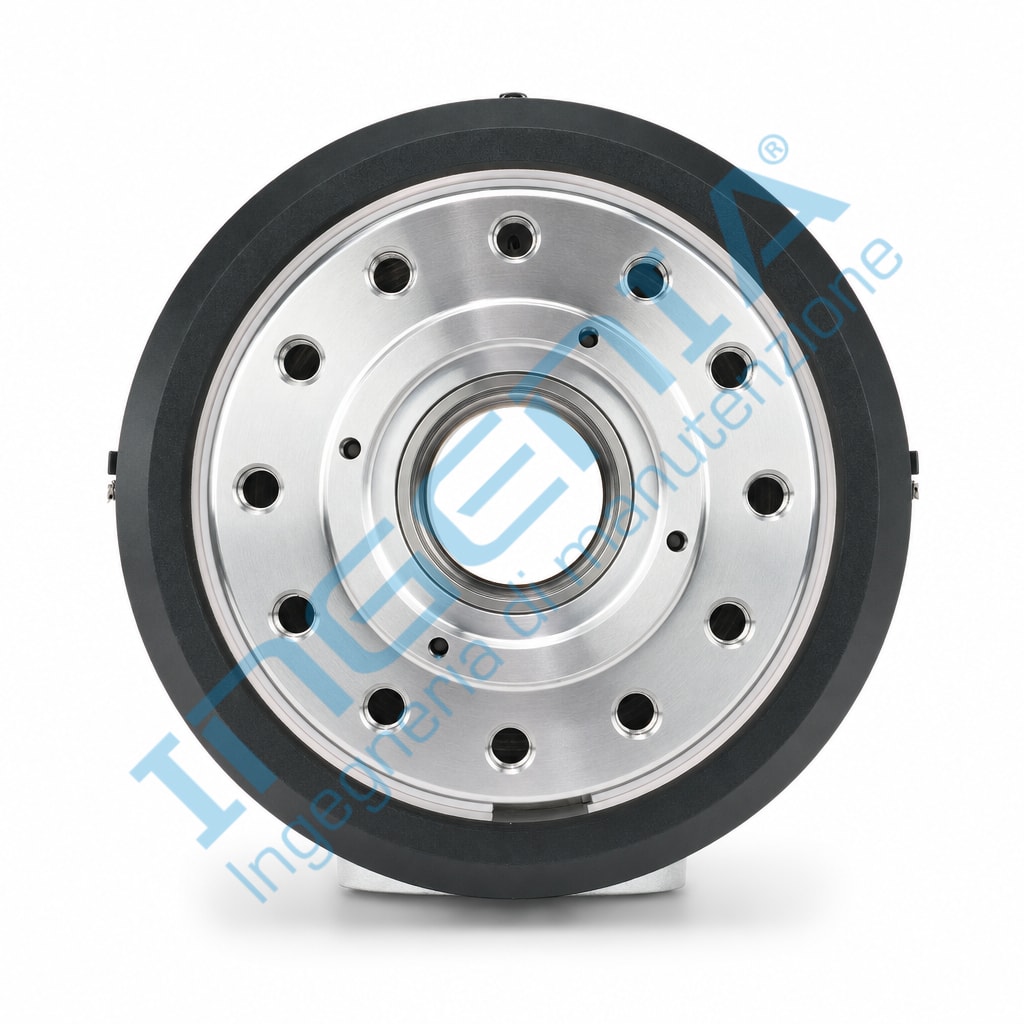

Il KITAGAWA S2091-15Y è un cilindro idraulico rotante a foro passante della serie S, progettato per il comando di mandrini autocentranti su torni e centri di tornitura CNC. Il foro passante da 91 mm consente il passaggio della barra, mentre la corsa da 30 mm e la spinta massima fino a 94 kN assicurano un azionamento affidabile del tirante del mandrino. La pressione idraulica massima ammessa è 4,0 MPa e la velocità di rotazione massima è 3800 min⁻¹.
Product Description
The KITAGAWA S2091-15Y is a through-hole rotary hydraulic cylinder from the S series for actuating power chucks on CNC lathes and turning centres. Its 91 mm through-hole supports bar feeding operations, while the 30 mm piston stroke and thrust up to 94 kN provide effective drawtube actuation. The cylinder is rated for a maximum hydraulic operating pressure of 4.0 MPa and a maximum rotational speed of 3800 min⁻¹.
Applicazioni / Applications
- Comando idraulico di mandrini autocentranti per torni CNC / Hydraulic actuation of power chucks on CNC lathes
- Centri di tornitura con lavorazione da barra / Bar-fed turning centres
- Azionamento del tirante mandrino / Chuck drawtube actuation
- Macchine utensili con cilindro rotante a centro aperto / Machine tools requiring open-centre rotary cylinders
