Descrizione
| Specification | Value |
|---|---|
| Manufacturer | NEC |
| Model | NL6448AC33-24 |
| Display type | a-Si TFT-LCD, normally black, transmissive |
| Screen size | 10.4 inch |
| Resolution | 640 × 480 pixels (VGA) |
| Display area | 211.2 × 158.4 mm |
| Module dimensions | 243 × 185.1 × 11.2 mm |
| Brightness | 190 cd/m² typical |
| Contrast ratio | 150:1 typical |
| Colours | 262,144 colours |
| Viewing angle | 80° left/right/up/down typical |
| Response time | 50 ms typical |
| Backlight | 2 CCFL lamps with integrated inverter |
| Signal interface | CMOS, 1-channel 6-bit, 31-pin |
| Operating temperature | 0 to +50 °C |
| Storage temperature | -20 to +60 °C |
Descrizione Prodotto

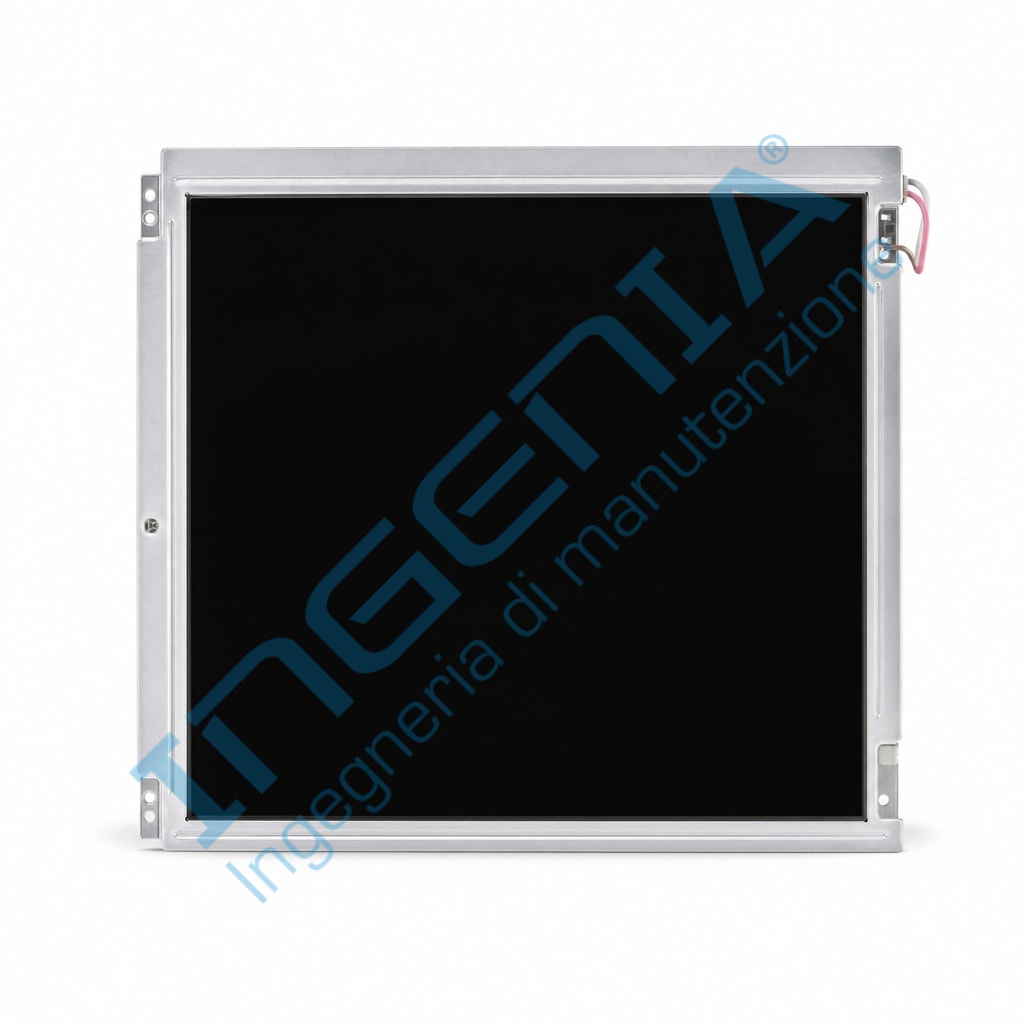

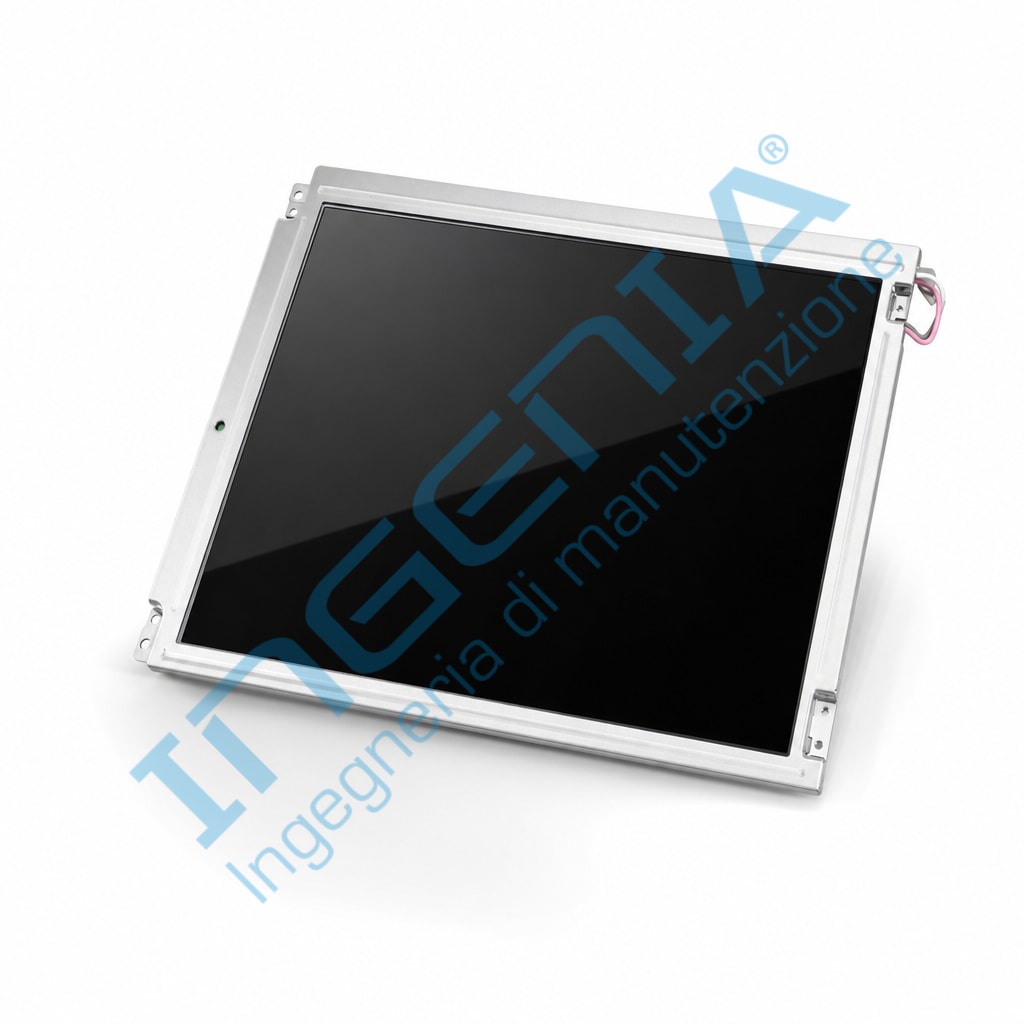

NEC NL6448AC33-24 è un display industriale TFT LCD da 10,4 pollici con risoluzione VGA 640 × 480, indicato per la sostituzione del pannello video in interfacce CNC Mazatrol e apparecchiature di automazione compatibili. Il modulo utilizza tecnologia a-Si TFT a colori, retroilluminazione a doppia lampada CCFL con inverter integrato e interfaccia CMOS digitale a 31 pin. L’ampia area attiva di 211,2 × 158,4 mm e l’angolo di visione tipico di 80° supportano una lettura chiara delle informazioni operative. Verificare modello, connettore, pinout e configurazione dell’apparecchiatura prima dell’installazione.
Product Description
The NEC NL6448AC33-24 is a 10.4-inch industrial TFT LCD module with 640 × 480 VGA resolution, intended for compatible Mazatrol CNC display and automation-system applications. It combines an a-Si TFT colour panel, dual CCFL backlight with integrated inverter, and a 31-pin 1-channel 6-bit CMOS signal interface. Its 211.2 × 158.4 mm active area, 190 cd/m² typical brightness and wide typical viewing angle support dependable visualisation of machine data. Confirm the panel reference, connector, pin assignment and machine configuration before installation.
Applicazioni / Applications
- Sostituzione display per pannelli operatore CNC Mazatrol compatibili / Replacement display for compatible Mazatrol CNC operator panels
- Interfacce uomo-macchina per macchine utensili / Human-machine interfaces for machine tools
- Terminali di automazione industriale / Industrial automation terminals
- Visualizzazione di dati di processo e controllo / Process-control and machine-data display systems
