Descrizione
| Specification | Value |
|---|---|
| Manufacturer | HSD |
| Model | ES 929L 4P H1 |
| Motor type | Asynchronous three-phase |
| Number of poles | 4 |
| Rated voltage | 380 V, inverter supplied |
| Rated frequency | 400 / 600 / 667 / 800 Hz |
| Rated speed | 12000 / 18000 / 20000 / 24000 rpm |
| Maximum speed | 24000 rpm |
| Rated power S1 continuous | 12 kW at 12000 rpm |
| Rated power S6 60% | 14.4 kW at 12000 and 18000 rpm |
| Tool interface | HSK F63 |
| Bearing configuration at 24000 rpm | Ceramic front and rear bearings |
| Cooling type | Liquid cooling |
| Insulation class | F |
| Protection rating | IP54 |
| Power factor | cos φ 0.8 |
| Efficiency | 0.8 |
Descrizione Prodotto

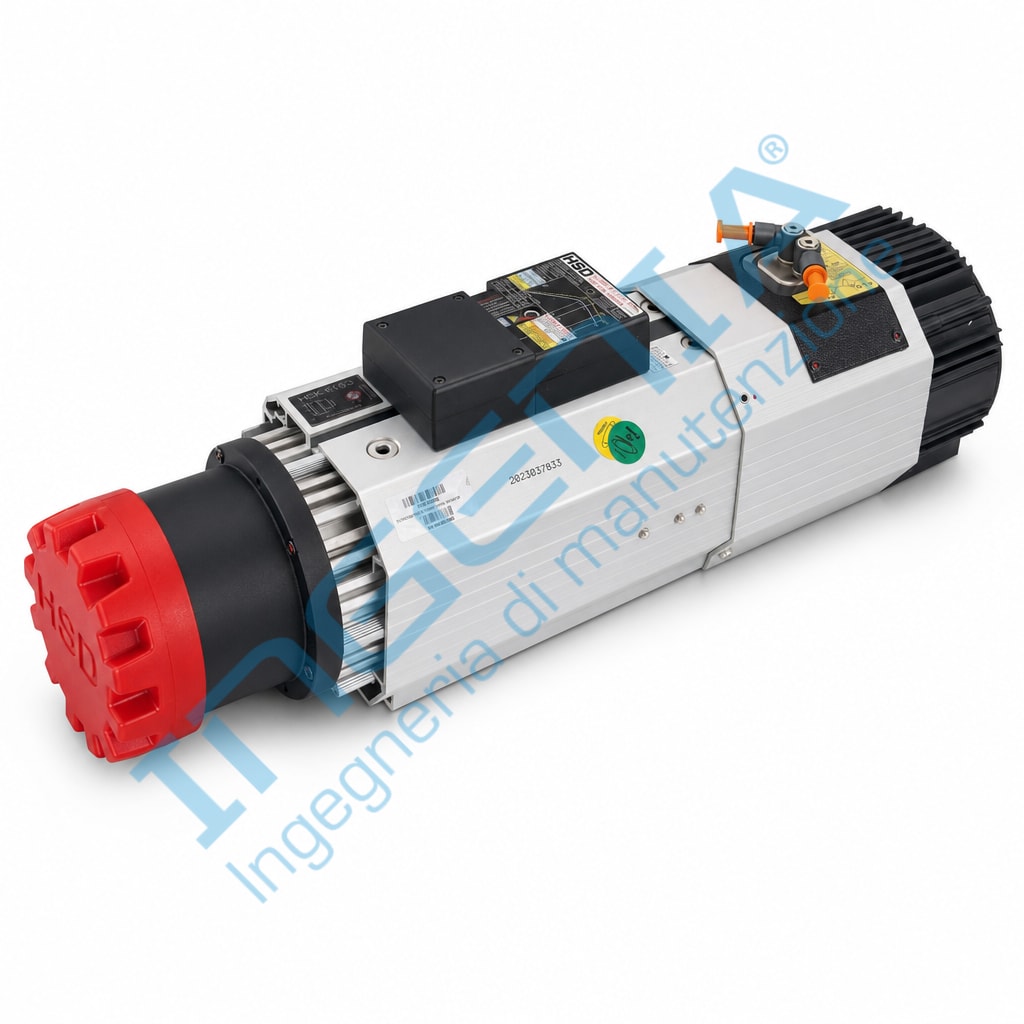

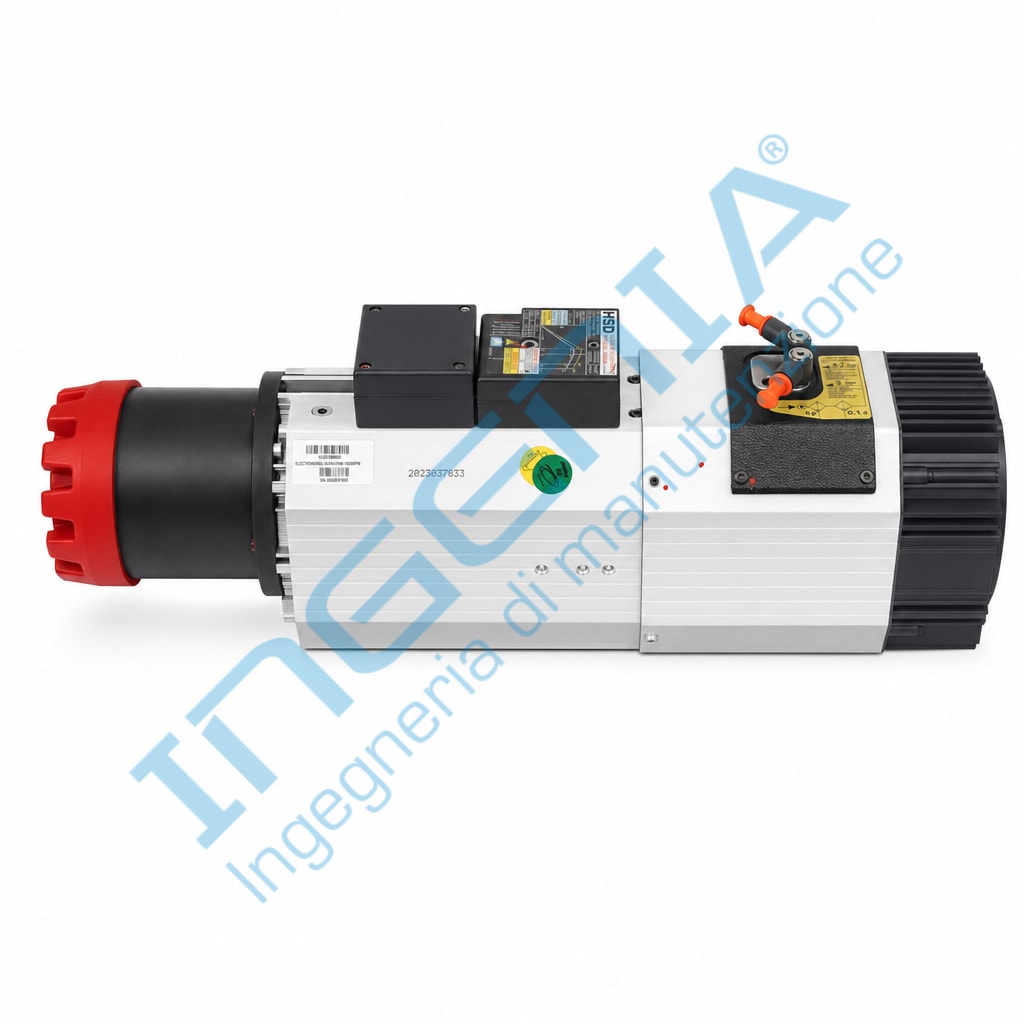

L’elettromandrino HSD ES 929L 4P H1 è un mandrino elettrico asincrono trifase a 4 poli progettato per macchine CNC ad alta velocità. La configurazione con attacco HSK F63, raffreddamento a liquido e cuscinetti anteriori e posteriori ceramici supporta il funzionamento fino a 24.000 rpm. Alla velocità nominale di 12.000 rpm sviluppa 12 kW in servizio continuo S1 e 14,4 kW in servizio S6 al 60%.
Product Description
The HSD ES 929L 4P H1 is a four-pole, three-phase asynchronous electric spindle for high-speed CNC machinery. Its HSK F63 tool interface, liquid-cooling system and ceramic front and rear bearing arrangement support operation up to 24,000 rpm. At its 12,000 rpm rated point, it delivers 12 kW in continuous S1 duty and 14.4 kW in S6 60% duty.
Applicazioni / Applications
- Centri di lavoro CNC per fresatura ad alta velocità / High-speed CNC milling centres
- Lavorazione di legno, pannelli e materiali compositi / Wood, panel and composite machining
- Operazioni di fresatura con portautensili HSK F63 / Milling operations using HSK F63 tool holders
- Macchine CNC con circuito di raffreddamento a liquido / CNC machines with liquid-cooling circuits
