Descrizione
| Specification | Value |
|---|---|
| Manufacturer | FANUC |
| Part Number | A16B-1212-0901 |
| Product Type | Power Supply Module (A1) |
| Input Voltage | 200-240V AC (50/60Hz) |
| Output Voltage | 24V DC / 125V AC (Internal Control) |
| Output Current | 10A Max (DC) |
| Compatible CNC Series | FANUC 16, 18, 15, 0-C |
| Installation Type | Rack-mounted (Main Rack Unit C1) |
| Status Indicators | PIL (Green LED), ALM (Red LED) |
| Weight | 1.02 kg |
Descrizione Prodotto

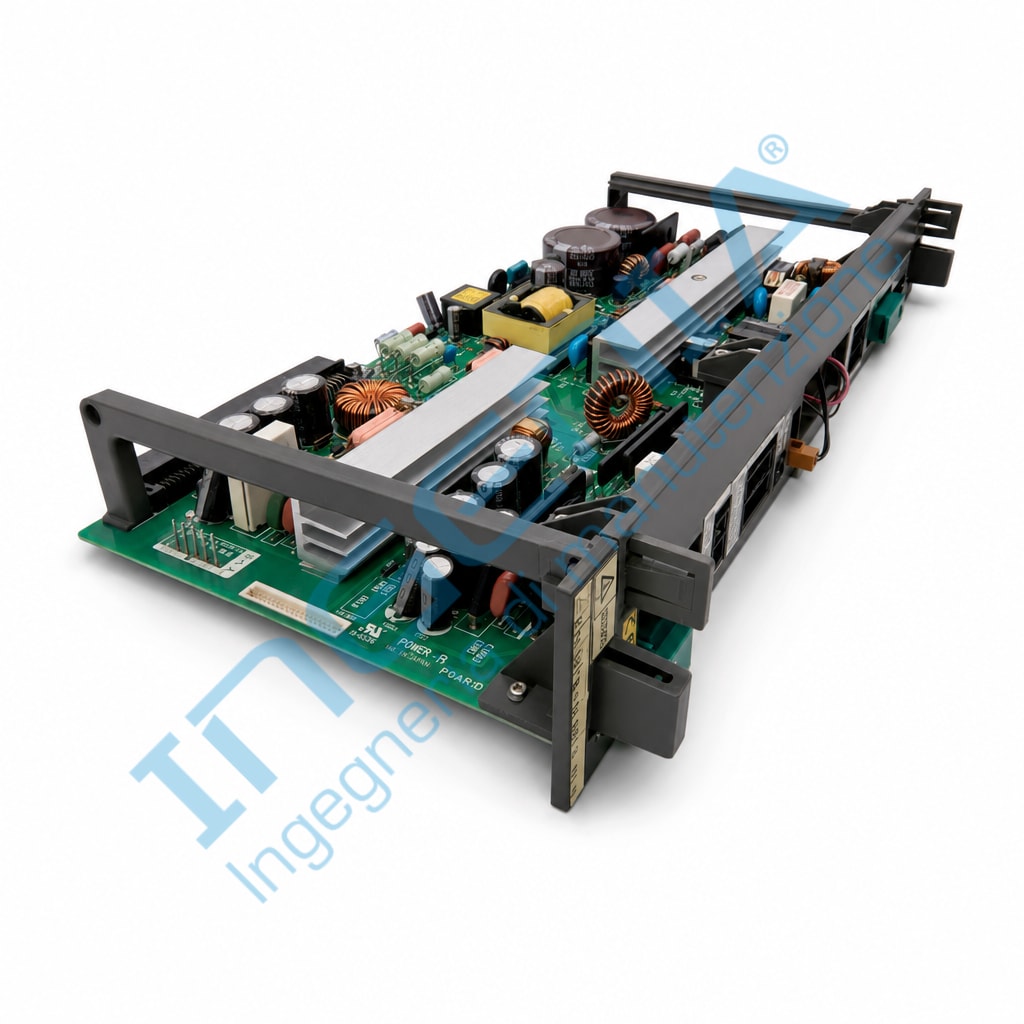

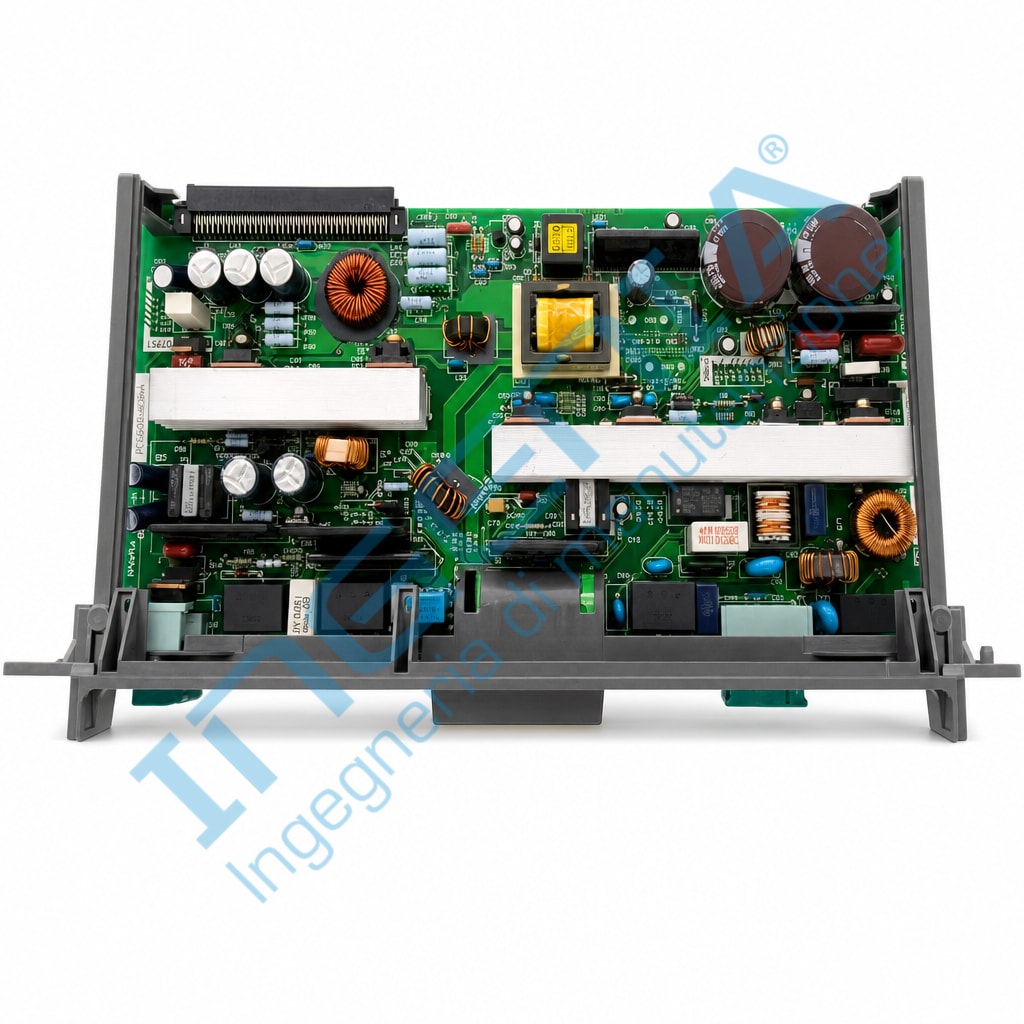

La scheda alimentatore FANUC A16B-1212-0901 è un modulo di alimentazione critico progettato per i sistemi di controllo numerico (CNC) FANUC delle serie 16, 18 e 15. Questa unità è tipicamente installata nel rack principale accanto alla scheda CPU e alle schede I/O. Fornisce l’alimentazione regolata necessaria per il funzionamento dell’elettronica di controllo, dei moduli di memoria e delle unità periferiche.
Il modulo opera con una tensione di ingresso standard di 200-240V AC e include indicatori diagnostici a LED sul pannello frontale per il monitoraggio dello stato del sistema: il LED verde (PIL) indica la presenza di alimentazione in ingresso, mentre il LED rosso (ALM) segnala condizioni di guasto come sovracorrente, sovratensione o bassa tensione nelle uscite DC.
Product Description
The FANUC A16B-1212-0901 is a high-performance power supply unit (PSU) engineered for FANUC Series 16-TB, 16-MB, 18-TC, 18-MC, and various robot controllers. As a slide-in rack module (Unit C1), it ensures efficient power distribution across the CNC control rack, supplying regulated 24V DC and internal voltages required by the processor and logic circuits.
This module features a robust circuit design with integrated protection including fuses (Daito GP75, MP32, MP50) and passive heat sink cooling. It is designed for continuous industrial operation, providing the stability required for precision machining environments. Note: This unit often houses the memory backup battery connector for the SRAM module on the Main CPU board.
Applicazioni / Applications
- FANUC Series 16 Model B/C (16-MB, 16-TB, 160-MB)
- FANUC Series 18 Model B/C (18-MB, 18-TB, 180-TB)
- FANUC Series 0-C Control Systems
- FANUC Industrial Robot Controllers
- CNC Milling Machines and Turning Centers
