Descrizione
| Specification | Value |
|---|---|
| Manufacturer | DEUBLIN |
| Part number | 1151-030-137 |
| Product type | Compact bearingless Pop-Off rotary union |
| Passages | Single passage |
| Supported media | Coolant and MQL |
| Rotor connection | M12 x 1.25 LH |
| Supply connection | 20.0 mm counterbore |
| Overall diameter | 40.2 mm |
| Overall length | 62 mm |
| Rotor length | 32.1 mm |
| Bore diameter | 6 mm |
| Across flats | 17 mm |
| Pilot diameter | 13.000 / 12.995 mm |
| Pilot length | 6 mm |
| Maximum coolant pressure | 140 bar |
| Maximum temperature | 71 °C |
| Maximum speed | 50,000 rpm |
Descrizione Prodotto

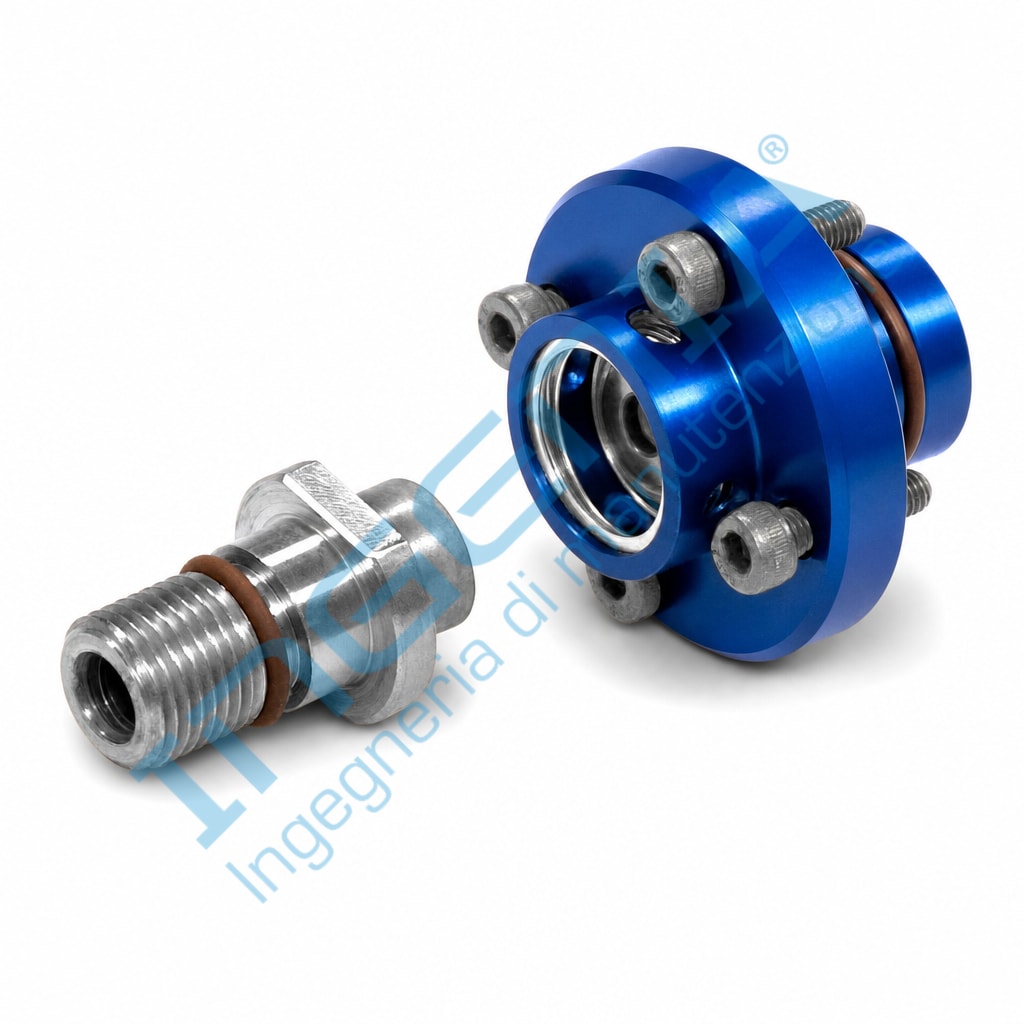

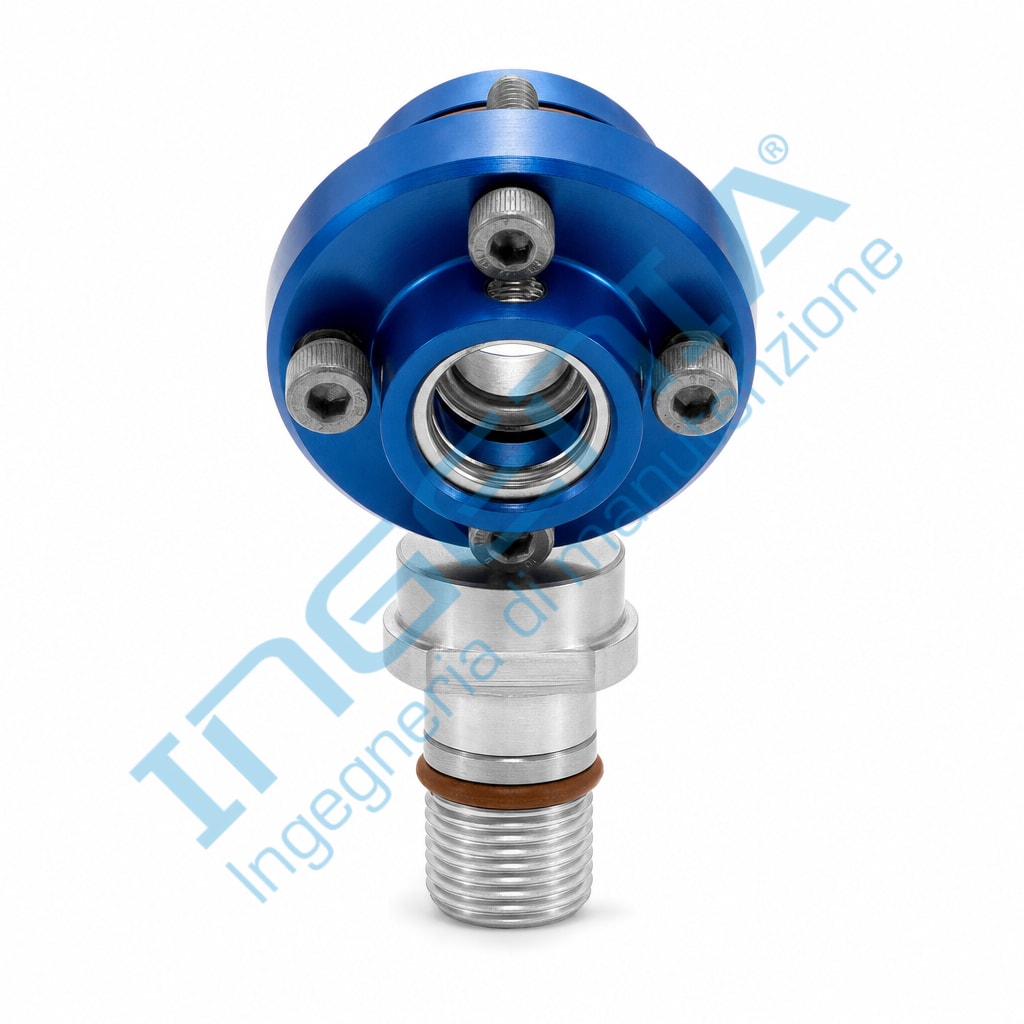

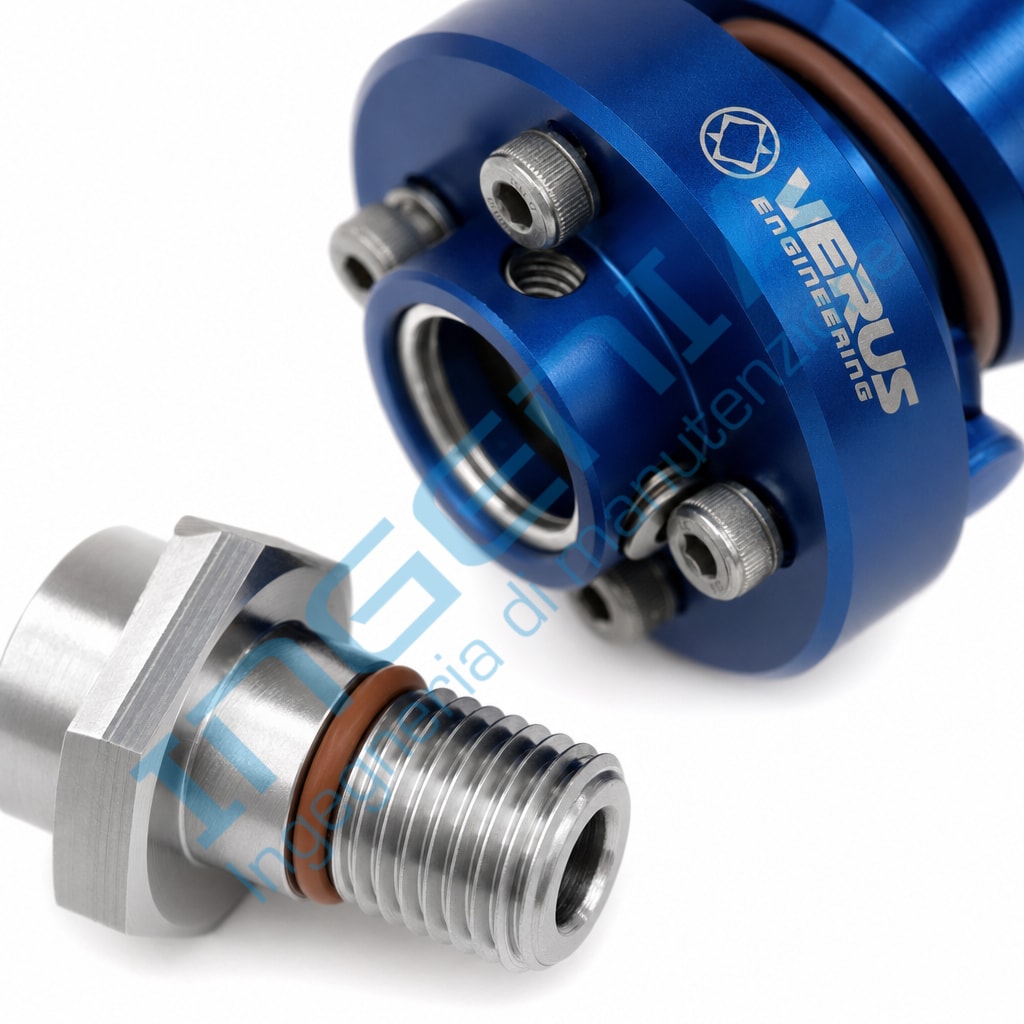

DEUBLIN 1151-030-137 è un giunto rotante compatto della serie 1151, senza cuscinetti e con tecnologia Pop-Off. Realizzato per il trasferimento a singolo passaggio di refrigerante oppure MQL nei mandrini di macchine utensili, utilizza una connessione rotore M12 x 1,25 sinistra e un pilota di precisione da 13 mm. La configurazione è idonea per circuiti ad alta pressione del refrigerante, fino a 140 bar, e per velocità di rotazione fino a 50.000 rpm.
Product Description
DEUBLIN 1151-030-137 is a compact bearingless rotary union from the 1151 series, featuring Pop-Off sealing technology. It is designed for single-passage transfer of coolant or minimum quantity lubrication in machine-tool spindle systems. The union has an M12 x 1.25 left-hand rotor connection and a precision 13 mm pilot, supporting coolant pressure up to 140 bar and rotational speeds up to 50,000 rpm.
Applicazioni / Applications
- Mandrini CNC con refrigerante attraverso il mandrino / CNC through-spindle coolant systems
- Sistemi di lubrificazione minimale MQL / Minimum quantity lubrication systems
- Centri di lavoro e macchine utensili ad alta velocità / High-speed machining centres and machine tools
- Trasferimento di fluido tra alimentazione fissa e componente rotante / Fluid transfer between stationary supply and rotating component
