Descrizione
| Specification | Value |
|---|---|
| Product type | Industrial oil cooling unit |
| Model | AKZ328-CX-D220-D |
| AKZ328 nominal cooling capacity | 2.8 / 3.2 kW at 50 / 60 Hz |
| Equivalent horsepower | 1.2 HP |
| Power supply | Three-phase 200 / 220 VAC, 50 / 60 Hz |
| Evaporator | Shell and coil type |
| Condenser | Cross-fin coil type |
| Oil pump motor | 0.4 kW, 4-pole |
| Fan | Ø300 mm, 75 W |
| Ambient operating range | 5 to 45 °C |
| Applicable oil viscosity | 1.4 to 200 mm²/s, ISO VG2 to VG32 |
| Maximum operating pressure | 0.5 MPa or lower |
| Oil connection | Rc 3/4 |
| Refrigerant | R410A |
Descrizione Prodotto
DAIKIN AKZ328-CX-D220-D è un’unità di raffreddamento olio della serie AKZ328, progettata per il condizionamento termico dei circuiti di lubrificazione e idraulici delle macchine utensili. La serie impiega compressore inverter, evaporatore shell-and-coil, condensatore a batteria alettata e pompa olio integrata. La capacità frigorifera nominale della piattaforma AKZ328 è pari a 2,8 kW a 50 Hz e 3,2 kW a 60 Hz. La configurazione -CX-D220-D è una variante specifica: verificare sempre dati di targa, collegamenti e configurazione OEM prima dell’installazione o della sostituzione.
Product Description

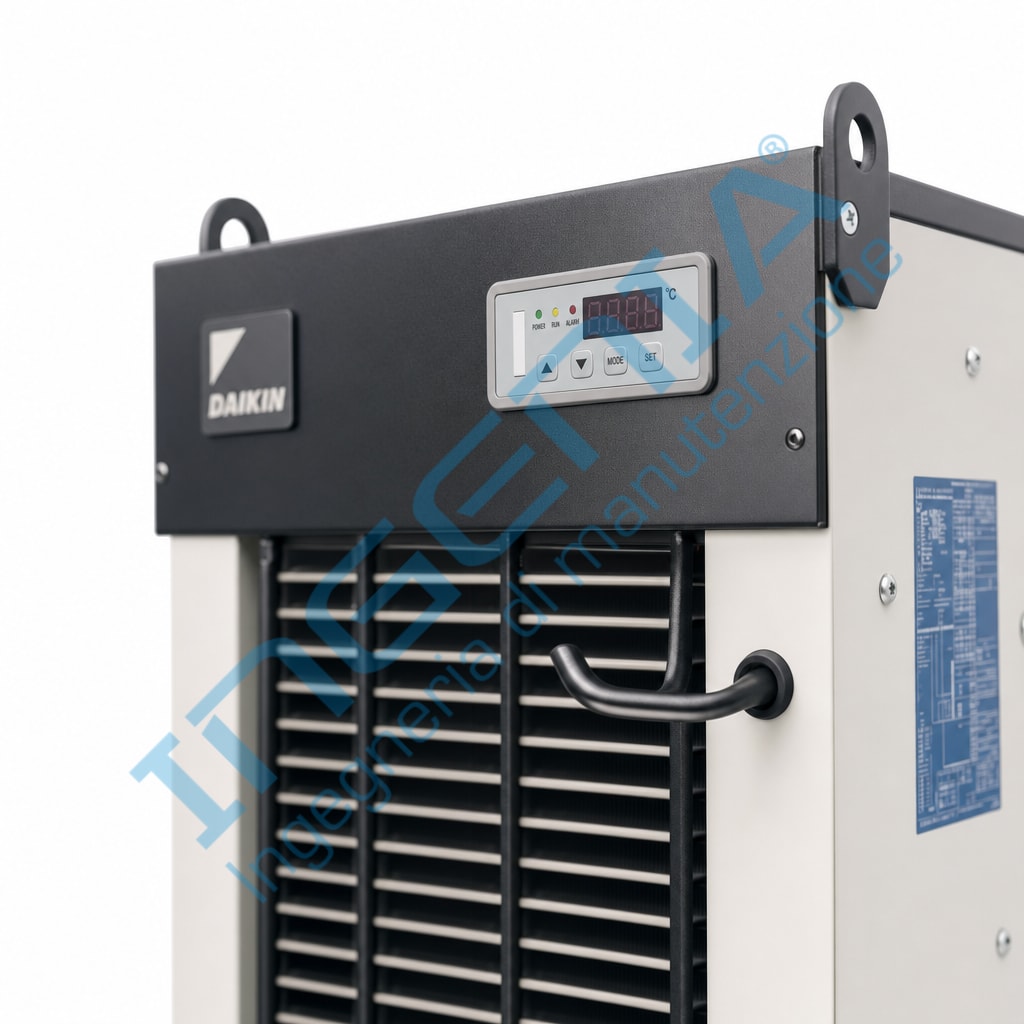

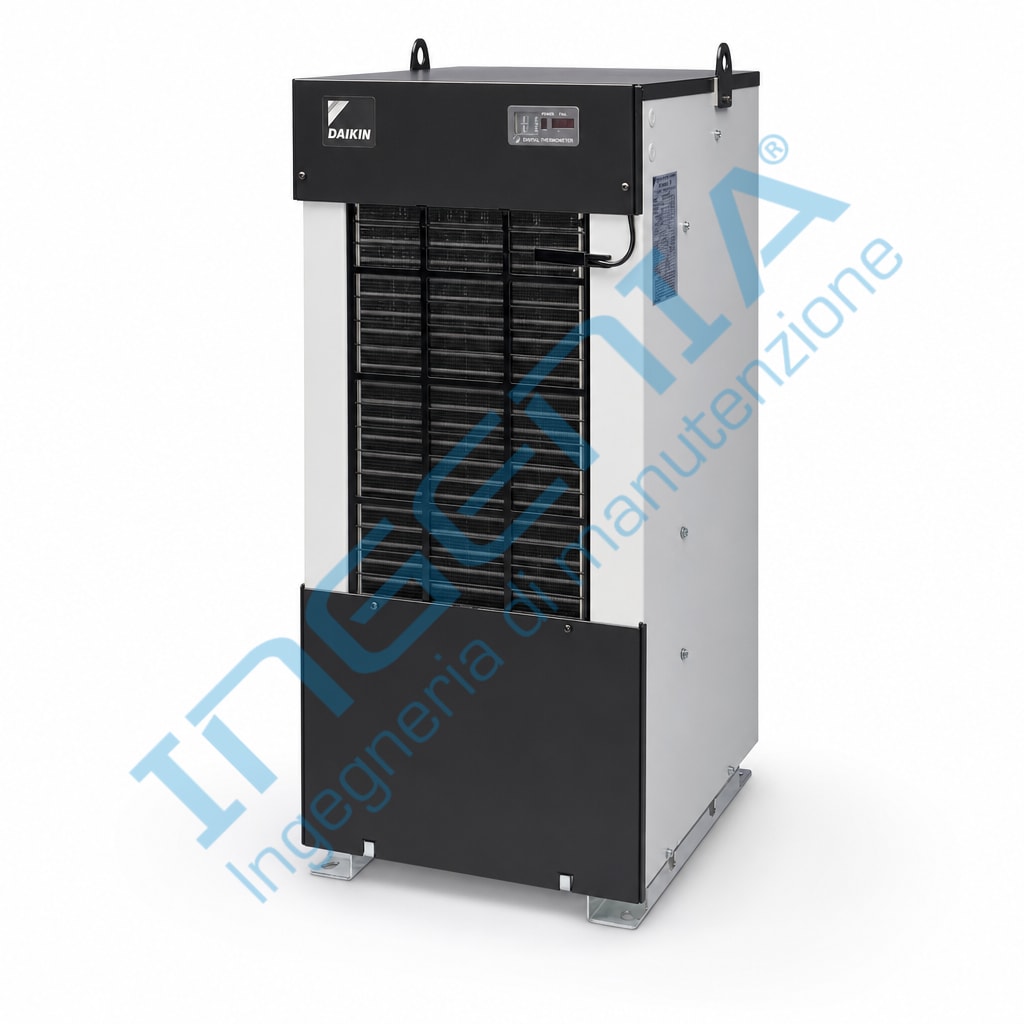

The DAIKIN AKZ328-CX-D220-D is an AKZ328-series industrial oil cooling unit for thermal stabilization of lubrication and hydraulic oil circuits in machine tools. The platform combines inverter compressor control, a shell-and-coil evaporator, cross-fin condenser and integrated oil pump. AKZ328 nominal cooling capacity is 2.8 kW at 50 Hz and 3.2 kW at 60 Hz. This -CX-D220-D designation identifies a specific OEM configuration; nameplate data, pipe connections and electrical details should be checked before integration.
Applicazioni / Applications
- Raffreddamento dell’olio mandrino / Spindle lubrication oil cooling
- Stabilizzazione termica di centri di lavoro CNC / CNC machining centre thermal control
- Circuiti oleodinamici di macchine utensili / Machine-tool hydraulic oil circuits
- Controllo della temperatura dell’olio di lubrificazione / Lubrication oil temperature control
