Descrizione
| Specification | Value |
|---|---|
| Brand | Blum Novotest |
| Model | TC50 |
| Measuring Mechanism | Multi-directional (±X, ±Y, -Z) |
| Signal Generation | Optoelectronic (Wear-free) |
| Signal Transmission | Infrared (360° X/Y, -50° to +70° Z) |
| Repeatability | 0.3 µm 2σ |
| Max. Probing Speed | 3 m/min |
| Measuring Force (XY | Z) | 2 N | 7 N |
| Max. Deflection (XY | Z) | ±15° | 10 mm |
| Protection Class | IP68 |
| Battery Type | 2x Saft Lithium LS14500 (AA, 3.6 V) |
| Weight | approx. 925 g |
Descrizione Prodotto
Il tastatore Blum Novotest TC50 è un sistema di misura 3D universale progettato per operare in condizioni estreme all’interno di centri di lavoro CNC di medie e grandi dimensioni. Grazie alla tecnologia di generazione del segnale optoelettronico, il TC50 elimina l’usura meccanica tipica dei tastatori tradizionali, garantendo stabilità a lungo termine e precisione costante. La trasmissione dei dati avviene via infrarossi, consentendo una comunicazione affidabile anche in presenza di refrigeranti o trucioli. Il sistema supporta la modalità DUO, permettendo l’uso sequenziale di due sistemi di misura con un unico ricevitore.
Product Description

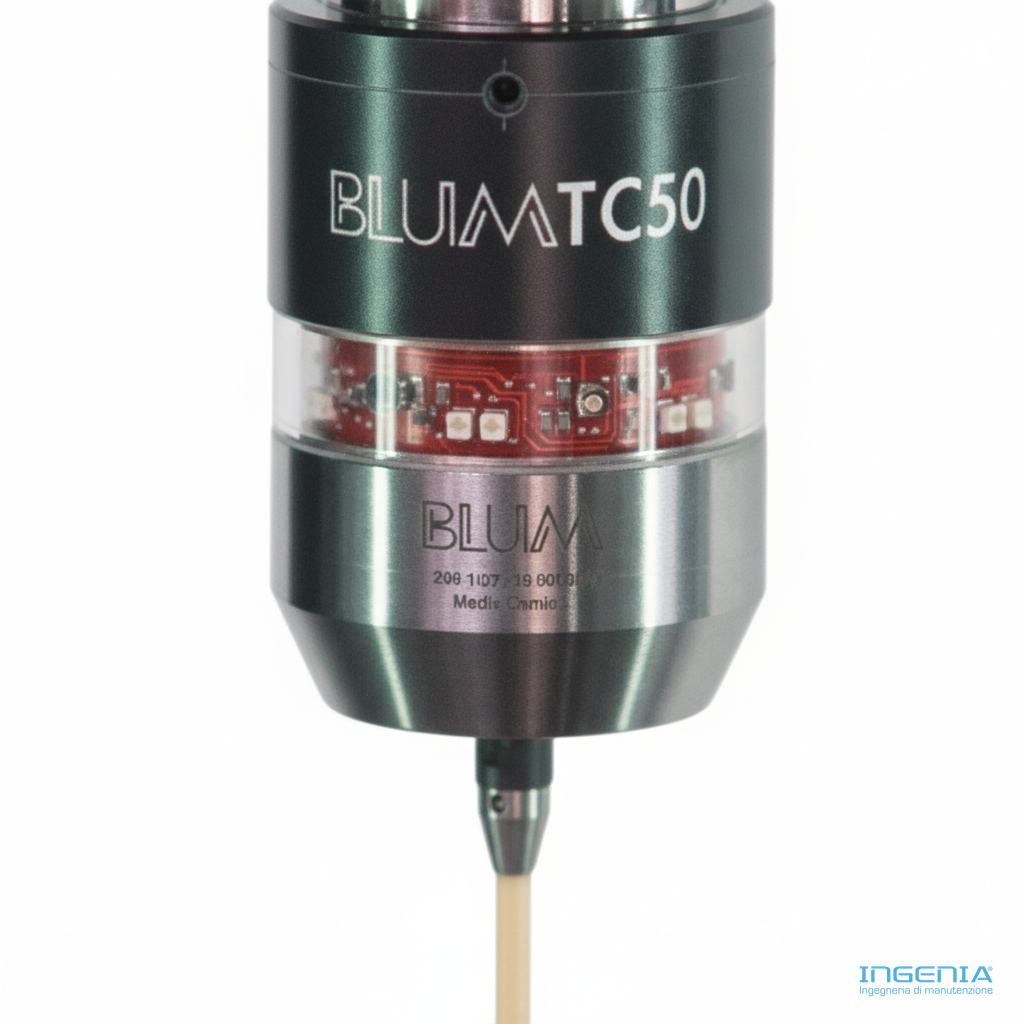

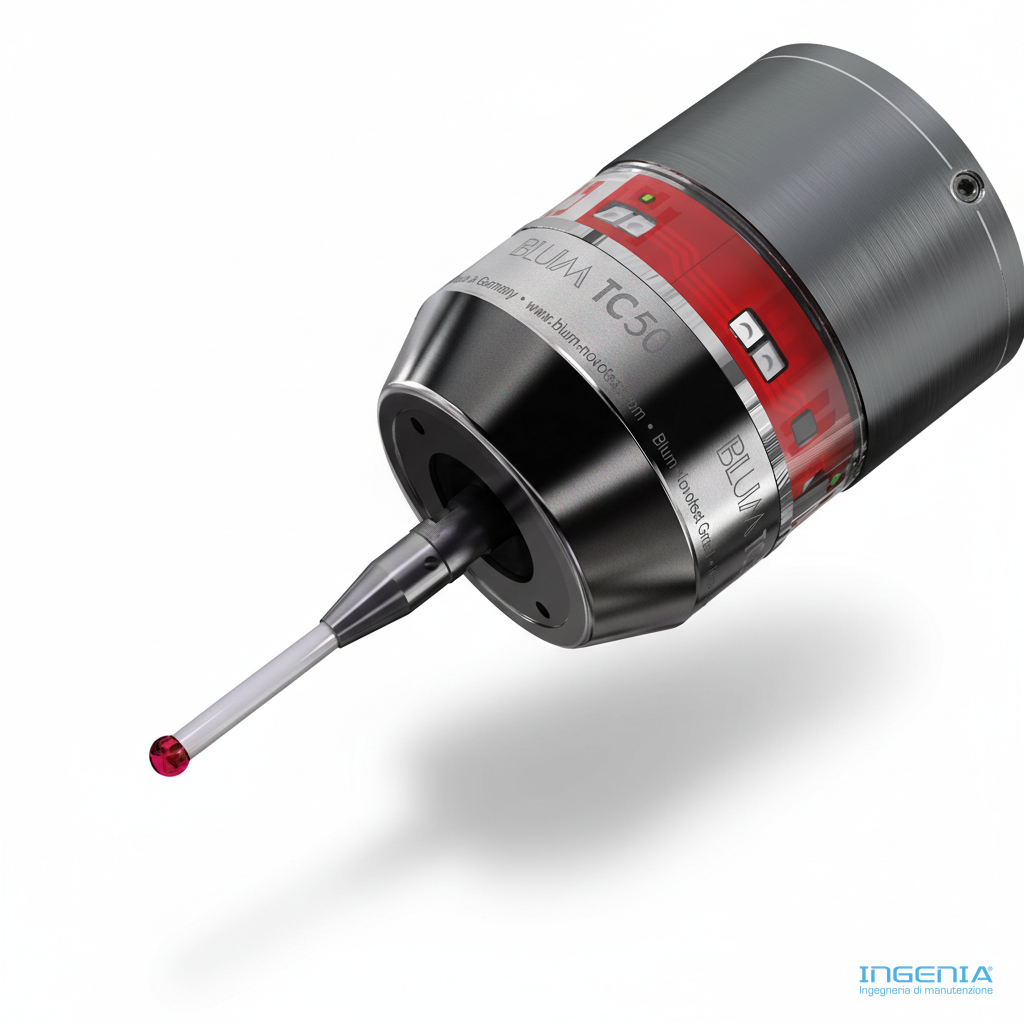

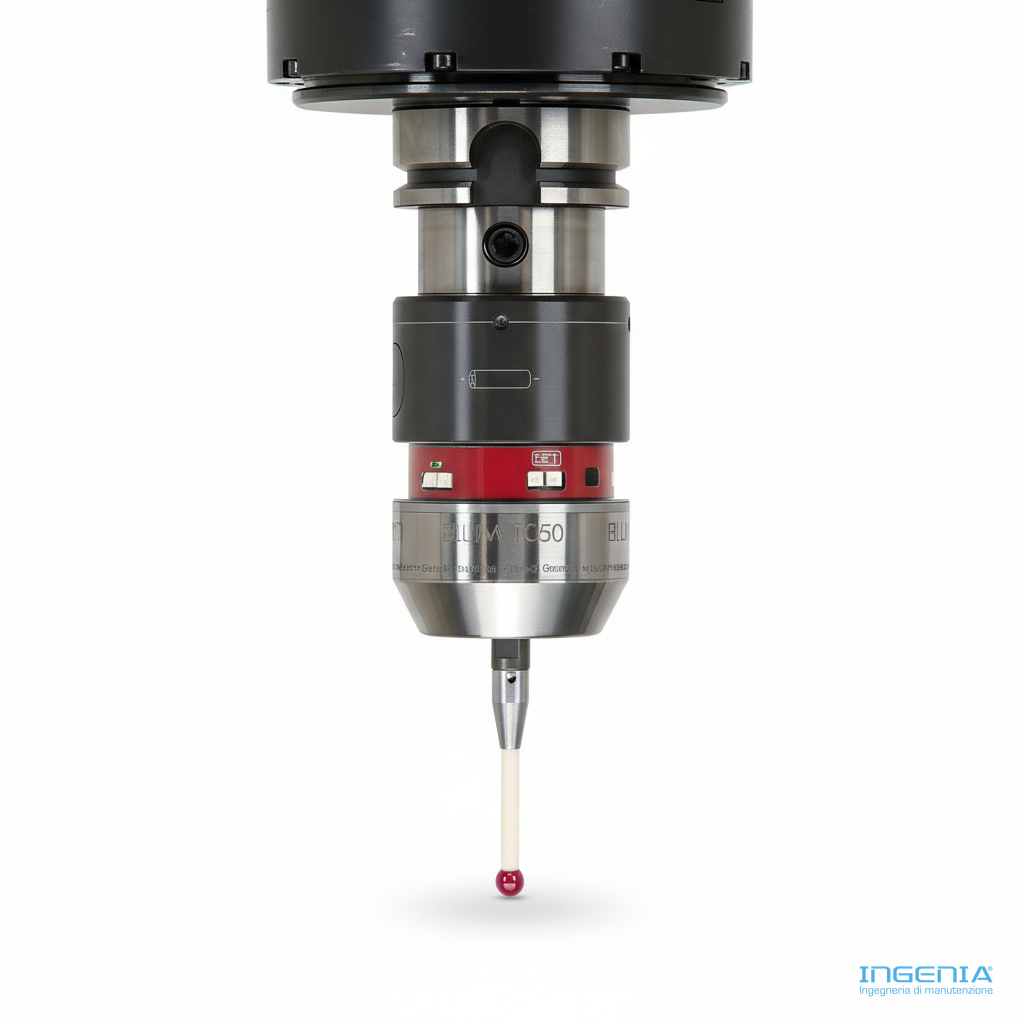

The Blum Novotest TC50 is a high-speed universal 3D touch probe designed for high-precision workpiece measurement in CNC machining centers. It features a multidirectional measuring mechanism with wear-free optoelectronic signal generation, which enables significantly higher measuring speeds and accuracy compared to conventional probes. With a protection rating of IP68, the TC50 is built to withstand the harshest environments. It utilizes proven infrared transmission technology and is capable of reaching probing speeds up to 3 m/min with a repeatability of 0.3 µm, making it ideal for high-productivity manufacturing environments.
Applicazioni / Applications
- Rilievo della posizione del pezzo e azzeramento origine / Fast determination of workpiece position and zero-point setting.
- Correzione dell’orientamento del pezzo e compensazione termica / Workpiece orientation correction and thermal compensation.
- Misurazione di contorni e profili complessi / Contour and complex profile measurement.
- Controllo dimensionale in-process per fori, diametri e larghezze / In-process dimensional inspection for holes, diameters, and widths.
