Descrizione
| Specification | Value |
|---|---|
| Manufacturer | BALLUFF |
| Ordering code | BAW0022 |
| Model | BAW M18ME-UAC50B-BP03 |
| Sensor type | Inductive distance sensor |
| Housing dimensions | Ø 18 x 36 mm |
| Thread | M18x1 |
| Installation | Flush mounting |
| Measuring range | 1 to 5 mm |
| Analog output | Voltage 0 to 10 V |
| Output characteristic | Falling on approach |
| Limit frequency at -3 dB | 500 Hz |
| Repeat accuracy | ±8 µm |
| Maximum non-linearity | ±120 µm |
| Operating voltage | 15 to 30 VDC |
| Housing material | Nickel-plated brass |
| Sensing face material | PBT |
| Connection | 3 m PUR cable |
| Ambient temperature | -10 to +70 °C |
| Protection rating | IP67 |
Descrizione Prodotto
Il BALLUFF BAW M18ME-UAC50B-BP03, codice d’ordine BAW0022, è un sensore di distanza induttivo analogico per il rilevamento senza contatto di target metallici. Il corpo cilindrico schermato Ø18 x 36 mm con filettatura M18x1 consente un montaggio a filo. Il dispositivo misura su un campo da 1 a 5 mm e fornisce un segnale in tensione 0-10 V con caratteristica decrescente in avvicinamento. La ripetibilità di ±8 µm e la non linearità massima di ±120 µm lo rendono indicato per misure di posizione e controllo presenza in automazione industriale.
Product Description

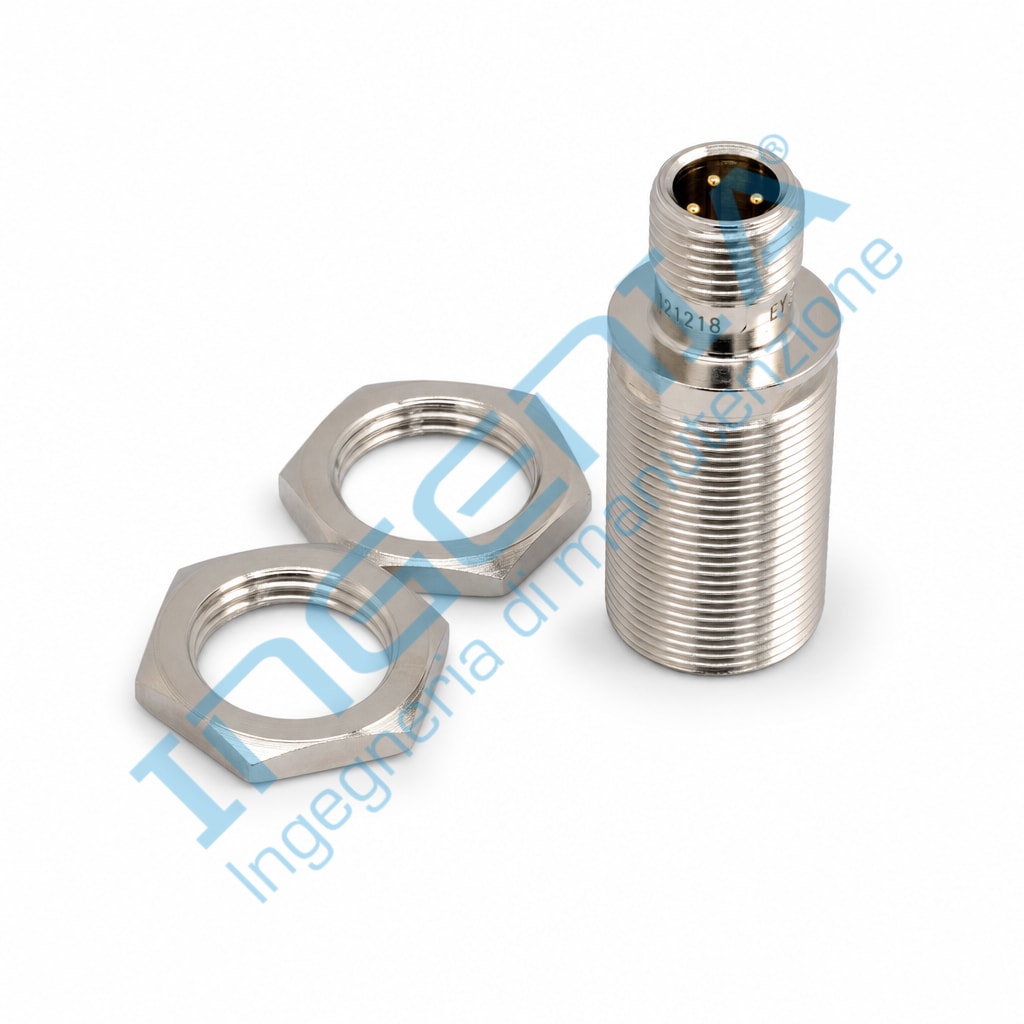

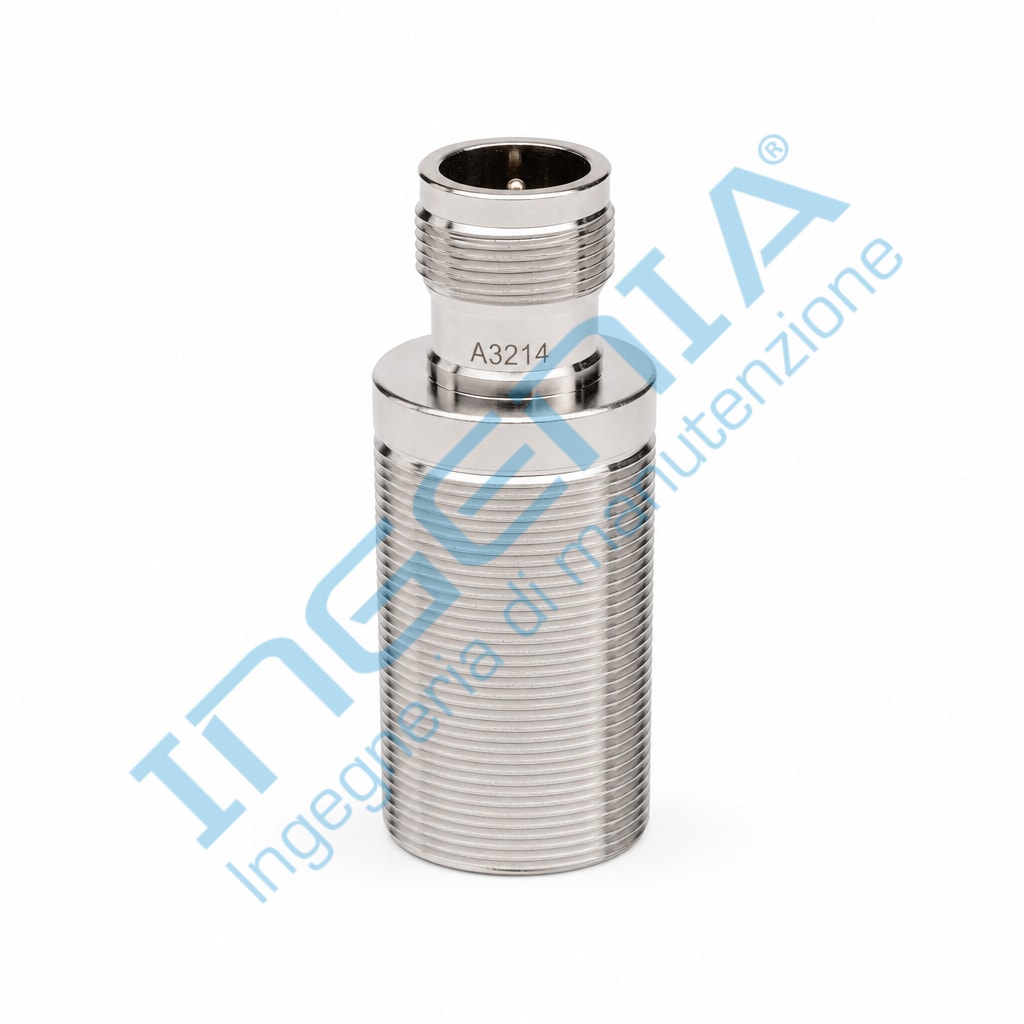

The BALLUFF BAW M18ME-UAC50B-BP03, ordering code BAW0022, is an analog inductive distance sensor for non-contact detection of metallic targets. Its flush-mountable M18x1 threaded cylindrical housing measures Ø18 x 36 mm. It operates over a 1 to 5 mm measuring range and provides a 0 to 10 V analog voltage output with a falling characteristic as the target approaches. With ±8 µm repeat accuracy, a maximum non-linearity of ±120 µm, nickel-plated brass housing, PUR cable and IP67 protection, it is designed for reliable industrial measurement tasks.
Applicazioni / Applications
- Misura continua della distanza di componenti metallici / Continuous distance measurement of metallic components
- Controllo posizione su macchine automatiche / Position monitoring on automated machinery
- Rilevamento presenza e controllo dimensionali / Presence detection and dimensional control
- Sistemi di movimentazione e assemblaggio / Handling and assembly systems
- Retroazione analogica per PLC e controlli industriali / Analog feedback for PLCs and industrial controls
