Descrizione
| Specification | Value |
|---|---|
| Model | VNK 150-67 |
| Type | Open-center rotating hydraulic cylinder |
| Through hole | Ø 67.5 mm |
| Piston area | 152 cm² |
| Operating pressure range | 8–45 bar |
| Maximum pressure | 45 bar |
| Draw pull at 45 bar | 68 kN |
| Piston stroke | 29 mm |
| Maximum speed | 5,500 rpm |
| Oil leakage at 30 bar / 50 °C | 4 dm³/min |
| Weight | 20 kg |
| Moment of inertia | 0.07 kg·m² |
| Power absorption at maximum speed | 1.5 kW |
| Oil connections | G 3/8 |
| Mounting diameter B2 h6 | 160 mm |
| Overall dimension A | 163 mm |
Descrizione Prodotto

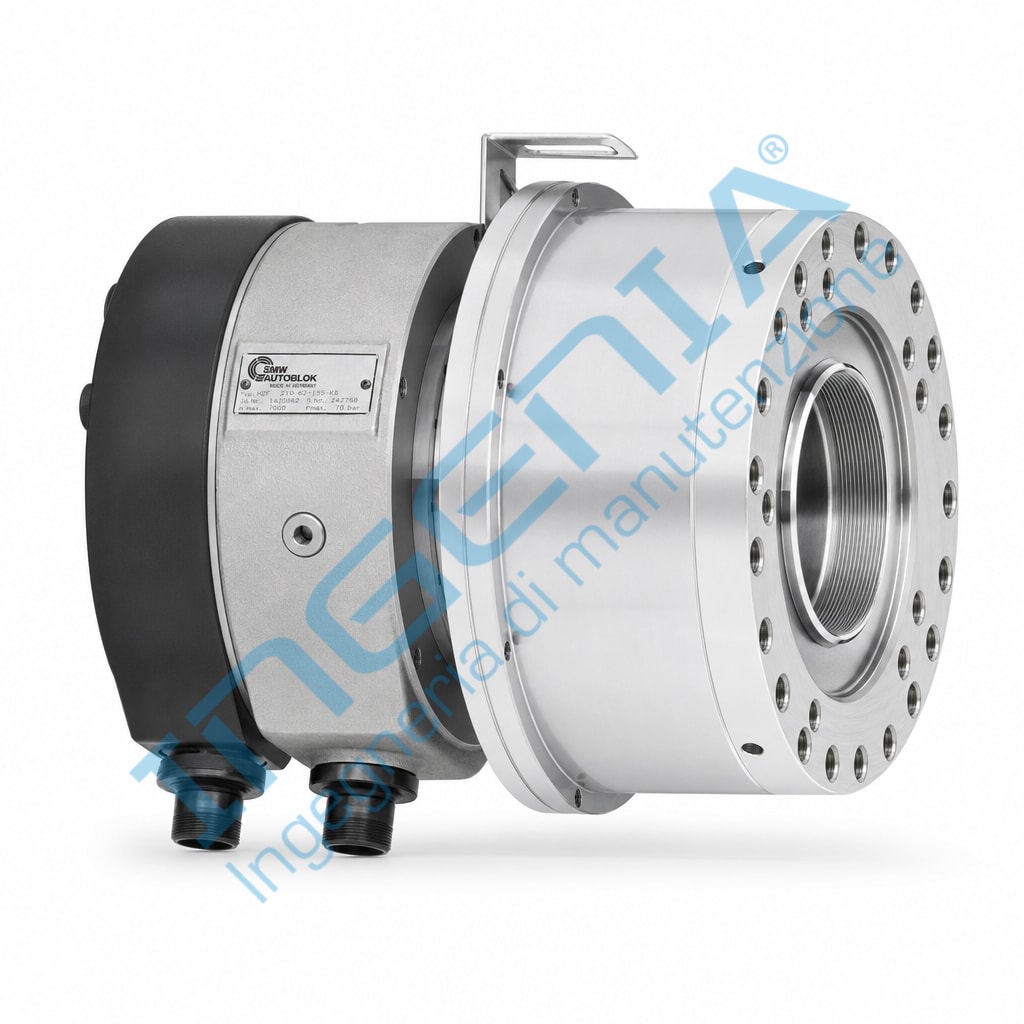

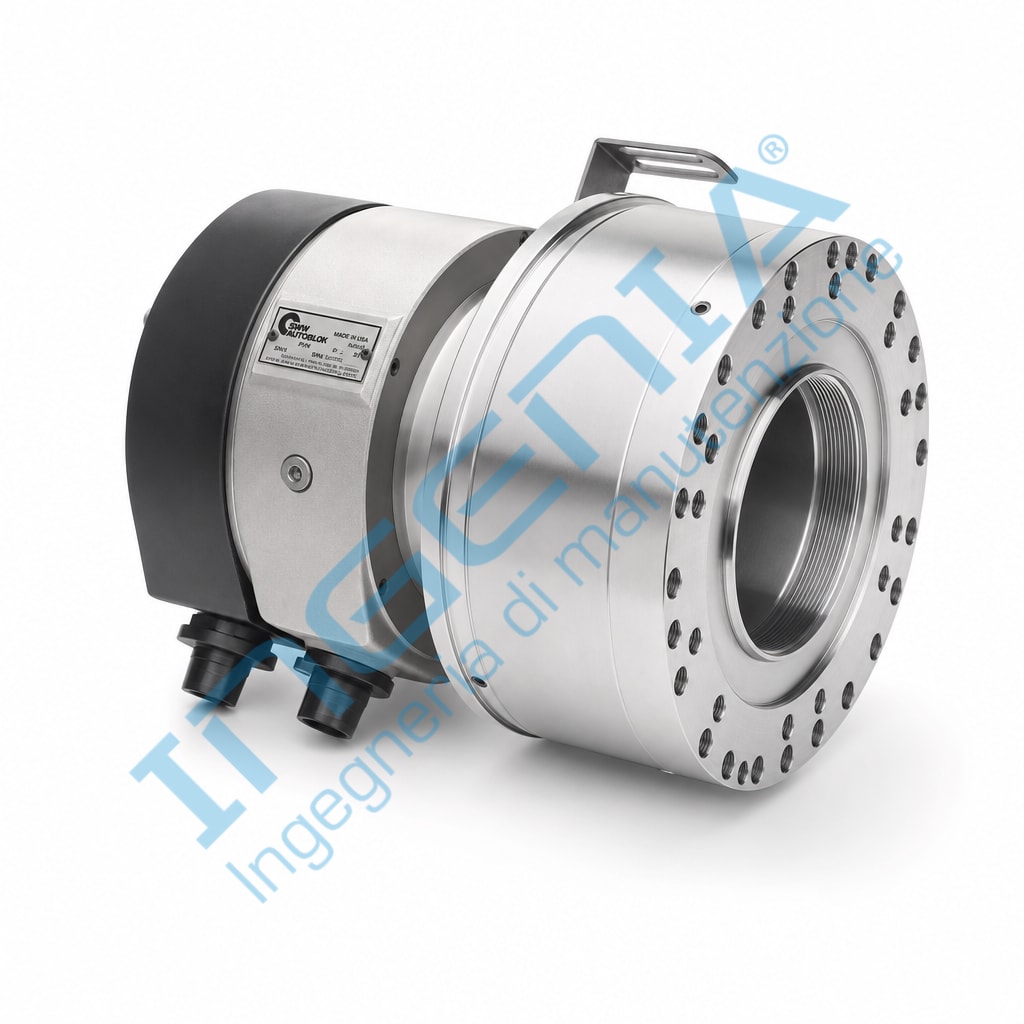

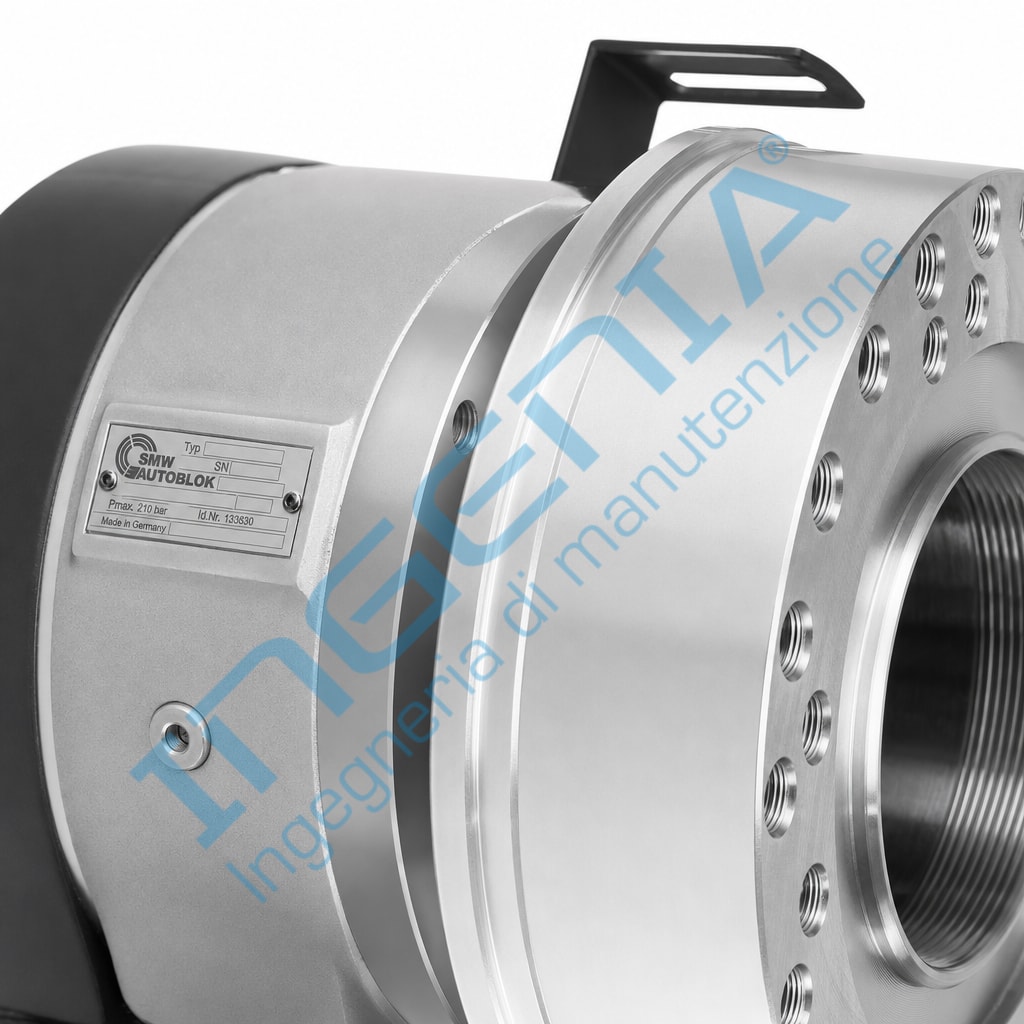

Il cilindro idraulico rotante a centro aperto SMW-AUTOBLOK VNK 150-67 è progettato per l’azionamento di autocentranti e mandrini a pinza su torni. Il foro passante da Ø67,5 mm consente la lavorazione di barre e tubi. La struttura compatta, con installazione orizzontale e fissaggio posteriore tramite bulloni, combina massa contenuta e prestazioni fino a 45 bar. Il cilindro sviluppa una forza di trazione di 68 kN a 45 bar ed è predisposto per il controllo della corsa mediante sensore di prossimità o sistema di posizionamento lineare.
Product Description
The SMW-AUTOBLOK VNK 150-67 is an open-center rotating hydraulic cylinder engineered to actuate jaw chucks and collet chucks on turning machines. Its Ø67.5 mm through-hole supports bar and tube machining. Designed for horizontal mounting and rear bolt fixing, it combines a compact, low-mass layout with operation up to 45 bar. The unit provides 68 kN draw pull at 45 bar and can be used with proximity-based stroke monitoring or a linear positioning system.
Applicazioni / Applications
- Azionamento di autocentranti idraulici su torni / Actuation of hydraulic power chucks on lathes
- Azionamento di mandrini a pinza / Collet chuck actuation
- Lavorazione passante di barre / Through-feed bar machining
- Lavorazione di tubi e componenti cavi / Machining of tubes and hollow workpieces
- Macchine utensili per tornitura CNC / CNC turning machine installations
